Гидроцилиндр отвала

Гидроцилиндр отвала

← Редуктор роторный Линия шарнирного соединения (часть 1) →

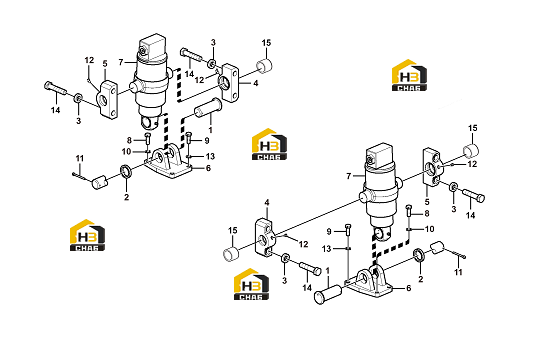

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pin
Каталожный номер:11218402
Комплект:2
Примечание:1032-00260
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:11218403
Комплект:2
Примечание:1032-00270
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:11213959
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Support
Каталожный номер:11218407
Комплект:2
Примечание:14567276
0 ₽
шт
№ на схеме:5
Наименование:Support
Каталожный номер:11218408
Комплект:2
Примечание:14567277
0 ₽
шт
№ на схеме:6
Наименование:Base
Каталожный номер:11222239
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Telescopic cylinder
Каталожный номер:14404647
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:11222240
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:11222241
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:11210066
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Split pin
Каталожный номер:11222242
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Lubricating nipple
Каталожный номер:11210002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Spring washer
Каталожный номер:11210067
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:11218417
Комплект:8
Примечание:992998
0 ₽
шт
№ на схеме:15
Наименование:Bushing
Каталожный номер:11223962
Комплект:4
Примечание:
