NEW LGCE (SDLG) LGW6150E (2018.05) code 11218933/
Диски тормозные

Диски тормозные

← Муфта сцепления Шестерня выходная →

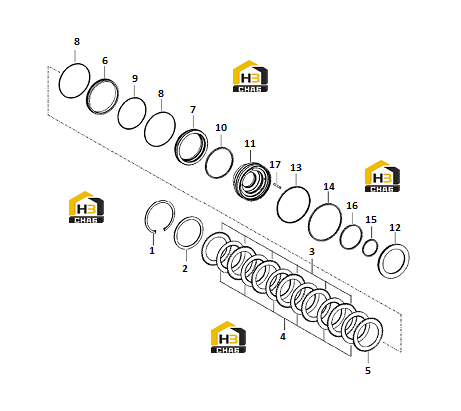

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Lock ring
Каталожный номер:11217851
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:11217850
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Disc
Каталожный номер:11217855
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Friction disc
Каталожный номер:11217854
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Disc
Каталожный номер:11217852
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ring
Каталожный номер:11217856
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Ring
Каталожный номер:11217857
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:11217858
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:11217867
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Gasket
Каталожный номер:11217859
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Piston
Каталожный номер:11217860
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spring
Каталожный номер:11217861
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Gasket
Каталожный номер:11217862
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Gasket
Каталожный номер:11217863
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Gasket
Каталожный номер:11217864
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Gasket
Каталожный номер:11217865
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pin
Каталожный номер:11217866
Комплект:2
Примечание:
