Тяговый механизм

Тяговый механизм

← Стрела погрузчика Ковш →

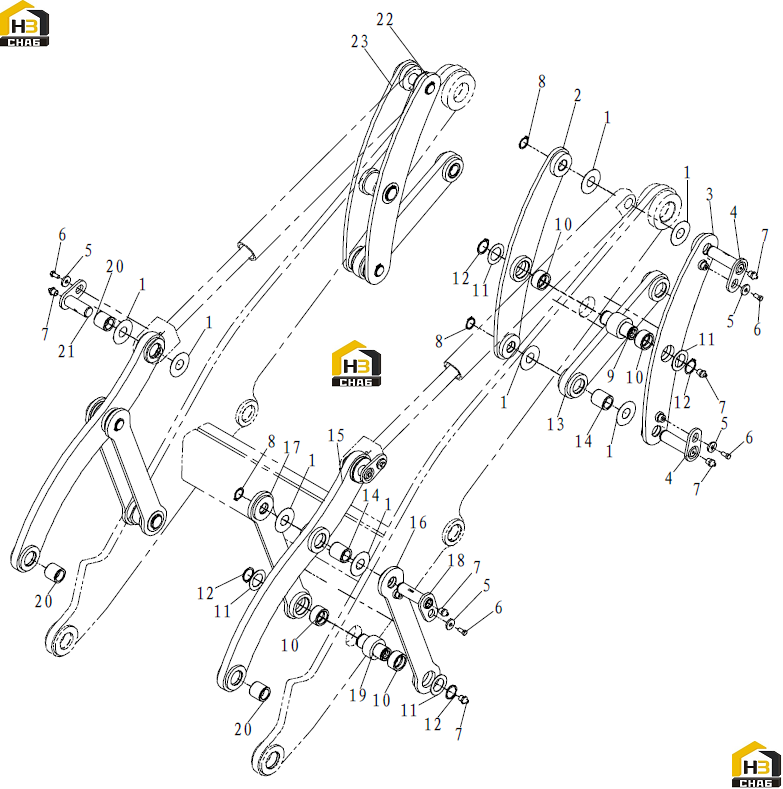

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:SPACER
Каталожный номер:4043000293
Комплект:16
Примечание:LGB303-40
0 ₽
шт
№ на схеме:2
Наименование:REAR BOOM II
Каталожный номер:2619000008
Комплект:1
Примечание:II
0 ₽
шт
№ на схеме:3
Наименование:REAR BOOM I
Каталожный номер:2619000002
Комплект:1
Примечание:I
0 ₽
шт
№ на схеме:4
Наименование:PIN
Каталожный номер:2619000022
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:4040000001
Комплект:10
Примечание:LGB001-12
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:4011000197
Комплект:8
Примечание:GB5783-M12
0 ₽
шт
№ на схеме:7
Наименование:OIL CUP
Каталожный номер:4030000065
Комплект:12
Примечание:JB7940.1-M10
0 ₽
шт
№ на схеме:8
Наименование:SNAP RING
Каталожный номер:4015000132
Комплект:6
Примечание:GB894.1-40-65Mn
0 ₽
шт
№ на схеме:9
Наименование:PIN
Каталожный номер:2619000021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BUSHING
Каталожный номер:4043000290
Комплект:8
Примечание:LGB302-50
0 ₽
шт
№ на схеме:11
Наименование:SPACER
Каталожный номер:4043000178
Комплект:8
Примечание:LGB303-50
0 ₽
шт
№ на схеме:12
Наименование:SNAP RING
Каталожный номер:4015000046
Комплект:8
Примечание:GB894.1-50-65Mn
0 ₽
шт
№ на схеме:13
Наименование:REAR LINK
Каталожный номер:2619000003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BUSHING
Каталожный номер:4043000291
Комплект:6
Примечание:LGB302-40
0 ₽
шт
№ на схеме:15
Наименование:FRONT BOOM
Каталожный номер:2619000005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:FRONGT LINK I
Каталожный номер:2619000006
Комплект:2
Примечание:I
0 ₽
шт
№ на схеме:17
Наименование:FRONGT LINK II
Каталожный номер:2619000007
Комплект:2
Примечание:II
0 ₽
шт
№ на схеме:18
Наименование:PIN
Каталожный номер:2619000016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:PIN
Каталожный номер:2619000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BUSHING
Каталожный номер:4043000289
Комплект:4
Примечание:LGB302-40
0 ₽
шт
№ на схеме:21
Наименование:BUSHING
Каталожный номер:4043000288
Комплект:2
Примечание:LGB301-40
0 ₽
шт
№ на схеме:22
Наименование:REAR BOOM III
Каталожный номер:2619000009
Комплект:1
Примечание:III
0 ₽
шт
№ на схеме:23
Наименование:REAR BOOM IV
Каталожный номер:2619000010
Комплект:1
Примечание:IV
