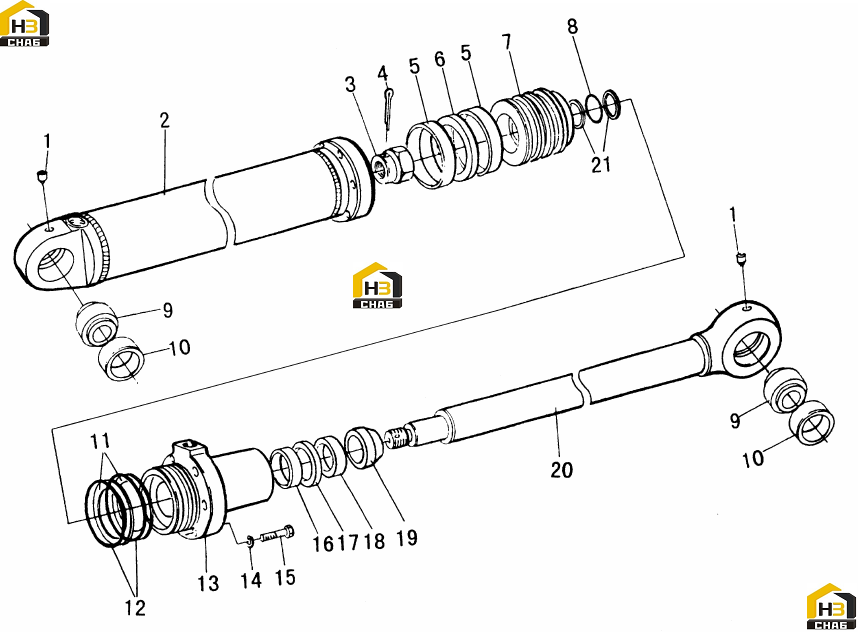

Цилиндр обратной лопаты

← Цилиндр поворота Гидроцилиндр подачи →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL POT M10

Каталожный номер:GB1153-1989

Комплект:2

Примечание:

№ на схеме:2

Наименование:CYLINDER INODULE

Каталожный номер:WZ300801

Комплект:1

Примечание:

№ на схеме:3

Наименование:NUT

Каталожный номер:WZ3008-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPLIT PIN 5

Каталожный номер:GB/T91-2000

Комплект:1

Примечание:

№ на схеме:5

Наименование:GUIDE RING

Каталожный номер:DXH90

Комплект:2

Примечание:

№ на схеме:6

Наименование:COMBINED SEAL RING

Каталожный номер:CKW0900

Комплект:1

Примечание:

№ на схеме:7

Наименование:PISTON

Каталожный номер:WZ3008-2

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING 40

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:9

Наименование:JOINT BEARING

Каталожный номер:GB9190-1990

Комплект:2

Примечание:GE40ES

№ на схеме:10

Наименование:BUSHING

Каталожный номер:WZ3008-6

Комплект:2

Примечание:

№ на схеме:11

Наименование:SRAP RING a90

Каталожный номер:GB1235-1976

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-RING 90

Каталожный номер:GB1234-76

Комплект:2

Примечание:

№ на схеме:13

Наименование:GUIDE SLEEVE

Каталожный номер:WZ3008-5

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER 12

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:15

Наименование:BOLT M12

Каталожный номер:GB/T5782-2000

Комплект:8

Примечание:

№ на схеме:16

Наименование:GUIDE RING

Каталожный номер:DXH55

Комплект:1

Примечание:

№ на схеме:17

Наименование:COMBINED SEAL RING

Каталожный номер:CKS-0500

Комплект:1

Примечание:

№ на схеме:18

Наименование:SEAL RING

Каталожный номер:Yxd(58

Комплект:1

Примечание:

№ на схеме:19

Наименование:DUST RING

Каталожный номер:CK50

Комплект:1

Примечание:

№ на схеме:20

Наименование:PISTON ROD

Каталожный номер:WZ3008-3

Комплект:1

Примечание:

№ на схеме:21

Наименование:SRAP RING a40

Каталожный номер:GB1235-76

Комплект:2

Примечание:
