Цилиндр наклона

Цилиндр наклона

← Гидроцилиндр подъема Рычаг управления погрузчиком →

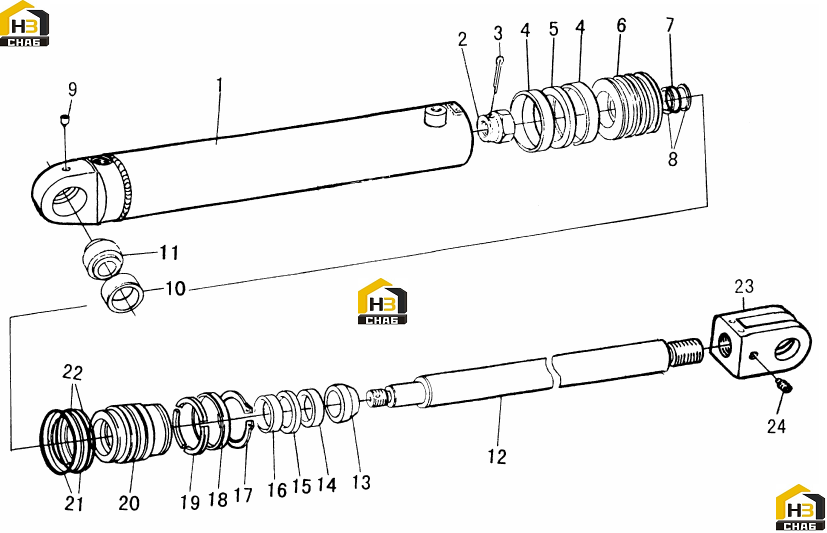

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CYLINDER
Каталожный номер:GWZ3000201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:NUT
Каталожный номер:WZ3002-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SPLIT PIN 5
Каталожный номер:GB/T91-2000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:GUIDE RING
Каталожный номер:DXH90
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SEAL RING
Каталожный номер:CKW0900
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PISTON
Каталожный номер:WZ3002-3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-RING 40
Каталожный номер:GB1235-76
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SNAP RING a40
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:OIL CUP M10
Каталожный номер:GB1153-1989
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SLEEVE
Каталожный номер:WZ3002-6
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BEARING GE40ES
Каталожный номер:GB9163-1992
Комплект:1
Примечание:GE-40ES
0 ₽
шт
№ на схеме:12
Наименование:PISTION ROD
Каталожный номер:WZ3007-3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:DUST RING
Каталожный номер:CK50
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SEAL RING
Каталожный номер:Yxd(58
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SEAL RING
Каталожный номер:CKS-0500
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:DUIDE RING
Каталожный номер:DXH90
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:SNAP RING 80
Каталожный номер:GB/T894.1-1986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SLEEVE
Каталожный номер:ZL40A03-9A
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:KEY
Каталожный номер:ZL40A03-8A
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:GUIDE SLEEVE
Каталожный номер:WZ3002-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:O-RING 90
Каталожный номер:GB1235-76
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:SNAP RING a90
Каталожный номер:GB1235-76
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:YOKE
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:LOCK CREW M10
Каталожный номер:GB/T79-2000
Комплект:1
Примечание:
