Система гидротрансформатора

← Топливный бак в сборе Гидротрансформатор (часть i) →

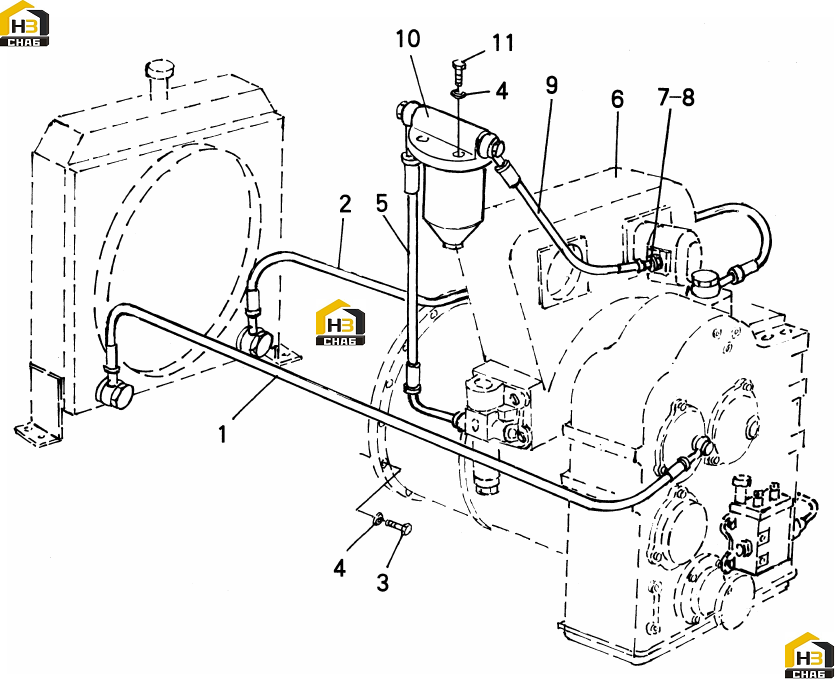

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE

Каталожный номер:2604000002

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE

Каталожный номер:2604000004

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:4011000084

Комплект:12

Примечание:GB5783-M10*30EpZn-8.8

№ на схеме:4

Наименование:WASHER

Каталожный номер:4015000025

Комплект:14

Примечание:GB93-10-65Mn

№ на схеме:5

Наименование:HOSE

Каталожный номер:2604000006

Комплект:1

Примечание:

№ на схеме:6

Наименование:TORQUE CONVERTER

Каталожный номер:4110000004

Комплект:1

Примечание:J280-4B

№ на схеме:7

Наименование:CONNECTOR

Каталожный номер:2904000657

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:4030000062

Комплект:1

Примечание:JB1002-27-T2

№ на схеме:9

Наименование:HOSE

Каталожный номер:2604000008

Комплект:1

Примечание:

№ на схеме:10

Наименование:OIL FILTER

Каталожный номер:4120000104

Комплект:1

Примечание:ZL50-2M30

№ на схеме:11

Наименование:BOLT

Каталожный номер:4011000082

Комплект:2

Примечание:GB5783-M10*25EpZn-8.8
