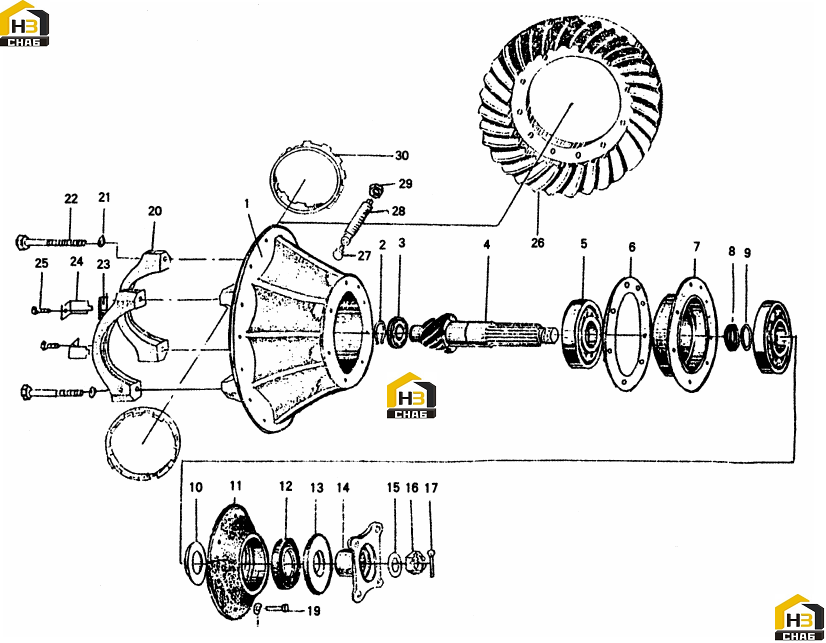

Редуктор в сборе

← Мост в сборе Корпус дифференциала в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:!

Наименование:INPUT FLANGE

Каталожный номер:ZL10A.6.1-5

Комплект:1

Примечание:

№ на схеме:1

Наименование:REAR AXLE CAPRIER

Каталожный номер:ZL15II03.00.002

Комплект:1

Примечание:

№ на схеме:1

Наименование:REAR AXLE CAPRIER

Каталожный номер:ZL10.6.1-12

Комплект:1

Примечание:

№ на схеме:1

Наименование:FRONT AXLE CAPRIER

Каталожный номер:ZL15II03.00.003

Комплект:1

Примечание:

№ на схеме:1

Наименование:FRONT AXLECAPRIER

Каталожный номер:ZL10.6.1-13

Комплект:1

Примечание:

№ на схеме:2

Наименование:LOCK RING

Каталожный номер:ZL10.6.1-1

Комплект:1

Примечание:

№ на схеме:3

Наименование:BEARING

Каталожный номер:GB283-84

Комплект:1

Примечание:102605

№ на схеме:4

Наименование:SPRIAL BEVEL GEAR PINION

Каталожный номер:ZL10.6.1-14

Комплект:1

Примечание:

№ на схеме:5

Наименование:BEARING

Каталожный номер:

Комплект:2

Примечание:27709

№ на схеме:6

Наименование:ADJUSTING SHIM

Каталожный номер:ZL10.6.1-11

Комплект:1

Примечание:

№ на схеме:7

Наименование:CAGE

Каталожный номер:ZL10.6.1-10

Комплект:1

Примечание:

№ на схеме:8

Наименование:CAGE

Каталожный номер:ZL10.6.1-2

Комплект:1

Примечание:

№ на схеме:9

Наименование:ADUUSTING SHIM

Каталожный номер:ZL10.6.1-3

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:ZL10.6.1-7

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEALING COVER

Каталожный номер:ZL10.6.1-8

Комплект:1

Примечание:

№ на схеме:12

Наименование:OIL SEAL SG 55X82X12

Каталожный номер:HG4-692-67

Комплект:2

Примечание:

№ на схеме:13

Наименование:DUST-PROOF COVER

Каталожный номер:ZL10.6.1-4(2)

Комплект:1

Примечание:

№ на схеме:14

Наименование:INPUT FLANGE

Каталожный номер:ZL10.6.1-4(1)

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:ZL10.6.1-6

Комплект:1

Примечание:

№ на схеме:16

Наименование:NUT M24X1.5

Каталожный номер:ZL10.6.1-5

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPLIT PIN 3.2X40

Каталожный номер:GB91-86

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER 12

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:19

Наименование:BOLT M12X1.25X55

Каталожный номер:GB5785-86

Комплект:6

Примечание:

№ на схеме:20

Наименование:BEARING SEAT

Каталожный номер:ZL10.6.1-26

Комплект:2

Примечание:

№ на схеме:21

Наименование:LOCKING SHIM

Каталожный номер:ZL10.6.1-30

Комплект:4

Примечание:

№ на схеме:22

Наименование:BOLT M18X1.5X90

Каталожный номер:GB5785-86

Комплект:4

Примечание:

№ на схеме:23

Наименование:LOCKING SEAT

Каталожный номер:ZL10.6.1-28

Комплект:2

Примечание:

№ на схеме:24

Наименование:LOCK SEAT

Каталожный номер:ZL10.6.1-29

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOLT M10X16

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:26

Наименование:SPIRAL BEVEL DRIVEN GEAR

Каталожный номер:ZL10.6.1-15

Комплект:1

Примечание:

№ на схеме:27

Наименование:LOCK PIN

Каталожный номер:ZL10.6.1-16

Комплект:1

Примечание:

№ на схеме:28

Наименование:STUD

Каталожный номер:ZL10.6.1-17

Комплект:1

Примечание:

№ на схеме:29

Наименование:NUT M20X1.5

Каталожный номер:GB6171-86

Комплект:1

Примечание:

№ на схеме:30

Наименование:NUT

Каталожный номер:ZL10.6.1-25

Комплект:2

Примечание:
