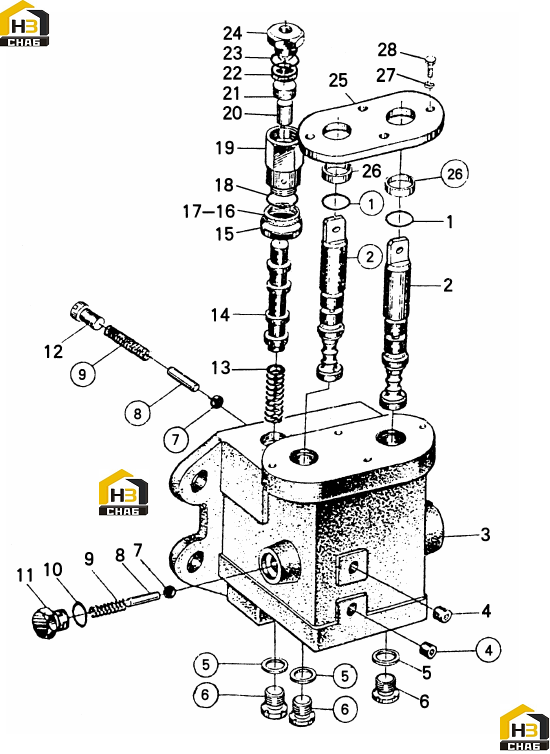

Распределительный клапан коробки передач

← Управление коробки передач Система приводов мостов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:GB1235-1976

Комплект:2

Примечание:

№ на схеме:2

Наименование:VALVE STEM

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:VALVE BLOCK

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLUG

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:6

Наименование:PLUG

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:7

Наименование:STEEL BALL 3/8"

Каталожный номер:GB/T308-1989

Комплект:2

Примечание:

№ на схеме:8

Наименование:FLXED RODE

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:9

Наименование:SPRING

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-RING 10X2.65

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLUG

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:14

Наименование:VALVE STEM

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:SQUARE SEAL

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:16

Наименование:RUBBER RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:DUST SHIELD

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING 20X2.65

Каталожный номер:GB1235-1976

Комплект:1

Примечание:

№ на схеме:19

Наименование:VALVE BLOCK

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:PUSH ROP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLUG

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:PISTON RING SEAL

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-RING 16X2.65

Каталожный номер:GB1235-1976

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONNECTOR

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:Шайба крепежная

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:26

Наименование:SLEEVE

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:27

Наименование:WASHER 6

Каталожный номер:GB/T97.1-2002

Комплект:4

Примечание:

№ на схеме:28

Наименование:M16X16-Ep Zn

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:M6X16-Ep﹒Zn
