Рама

Рама

← Корпус задней рамы Модуль стабилизатора →

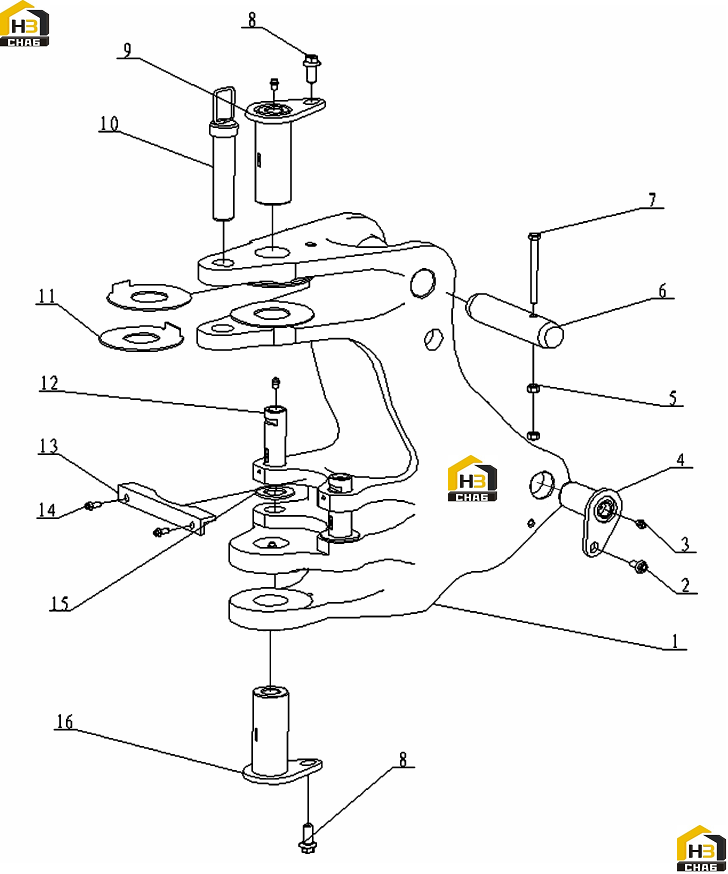

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FRAME
Каталожный номер:2627000110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT
Каталожный номер:4011000560
Комплект:2
Примечание:GB16674-M12*25EpZn-8.8
0 ₽
шт
№ на схеме:3
Наименование:OIL CUP
Каталожный номер:4030000065
Комплект:6
Примечание:JB7940.1-M10*1
0 ₽
шт
№ на схеме:4
Наименование:PIN
Каталожный номер:2627000112
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:NUT
Каталожный номер:4013000011
Комплект:2
Примечание:GB6170-M12EpZn-8
0 ₽
шт
№ на схеме:6
Наименование:PIN
Каталожный номер:2627000117
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:4011000054
Комплект:1
Примечание:GB5782-M12*120EpZn-8.8
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:4011000449
Комплект:2
Примечание:GB16674-M16*35EpZn-8.8
0 ₽
шт
№ на схеме:9
Наименование:LOVER PIN
Каталожный номер:2627000109
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WRING LOCK PIN
Каталожный номер:2627000108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WEARING GASKET
Каталожный номер:2627000107
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WRING CYLINDER PIN
Каталожный номер:2627000135
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PLATE
Каталожный номер:2627000111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:4011000458
Комплект:2
Примечание:GB16674-M8*20EpZn-8.8
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:2627000113
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:LOVER PIN
Каталожный номер:2627000114
Комплект:1
Примечание:
