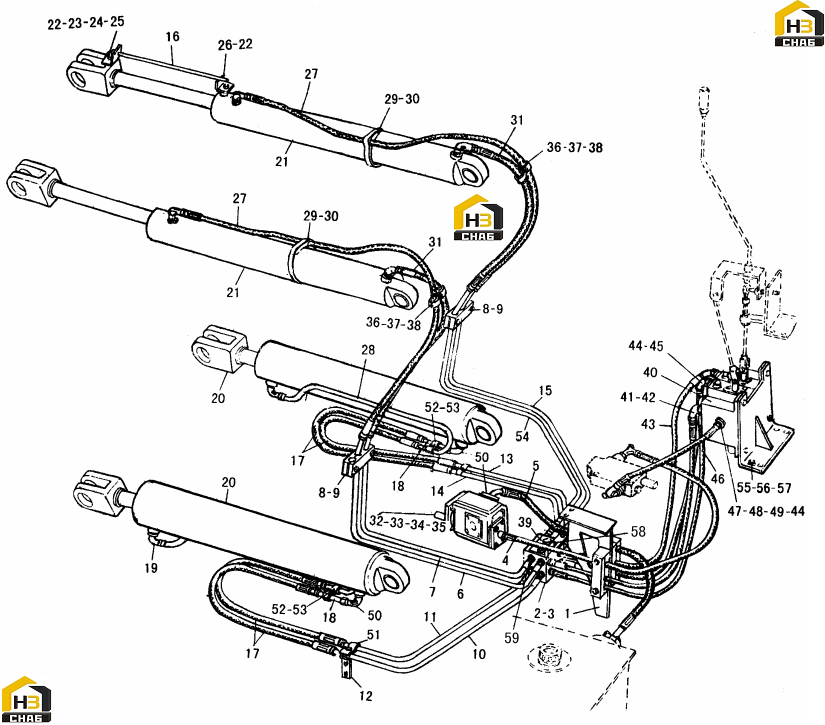

Гидравлическая система
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:4011000532
Комплект:2
Примечание:GB16674-M10*110EpZn-8.8
№ на схеме:6
Каталожный номер:2614000142
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:2614000144
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:4011000164
Комплект:2
Примечание:GB16674-M10*35EpZn-8.8
№ на схеме:10
Каталожный номер:2614000147
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:2614000149
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:2614000120
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:2614000118
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:2614000114
Комплект:1
Примечание:
№ на схеме:20
Каталожный номер:4120000955
Комплект:2
Примечание:HSGL-90*50*742-1080
№ на схеме:21
Каталожный номер:4120000956
Комплект:2
Примечание:HSGL-70*45*705-1055
№ на схеме:22
Каталожный номер:4011000447
Комплект:2
Примечание:GB16674-M10*20EpZn-8.8
№ на схеме:24
Каталожный номер:4015000162
Комплект:2
Примечание:GB97.1-10EpZn-300HV
№ на схеме:33
Каталожный номер:4012000003
Комплект:4
Примечание:GB898-M12*35EpZn-8.8
№ на схеме:34
Каталожный номер:4015000168
Комплект:4
Примечание:GB97.1-12EpZn-300HV
№ на схеме:37
Каталожный номер:4011000455
Комплект:10
Примечание:GB16674-M8*25EpZn-8.8
№ на схеме:53
Каталожный номер:4011000161
Комплект:2
Примечание:GB16674-M8*35EpZn-8.8
№ на схеме:54
Каталожный номер:2614000116
Комплект:1
Примечание:
№ на схеме:55
Каталожный номер:4011000479
Комплект:6
Примечание:GB16674-M12*30EpZn-8.8
№ на схеме:56
Каталожный номер:4011000165
Комплект:4
Примечание:GB16674-M12*50EpZn-8.8
№ на схеме:58
Каталожный номер:4011000474
Комплект:2
Примечание:GB16674-M10*25EpZn-8.8
№ на схеме:59
Каталожный номер:4030000242
Комплект:16
Примечание:GB3452.1-12.5*1.80G
