Электросистема

Электросистема

← Обшивка (крышки защитные) Система дизельного двигателя →

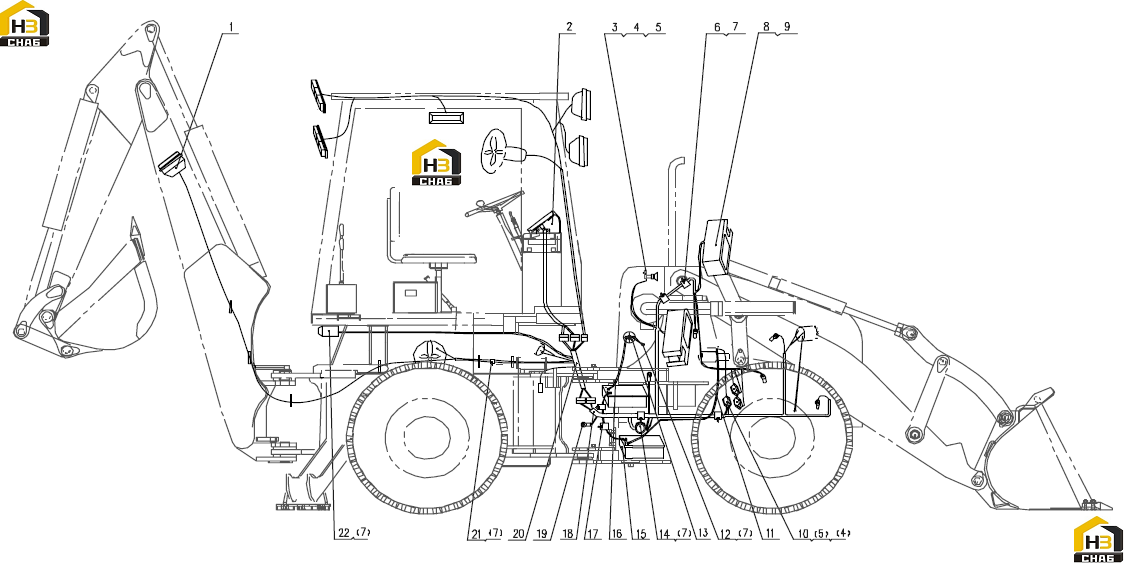

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:LIFT ARM LAMP
Каталожный номер:4130000199
Комплект:1
Примечание:SP-1
0 ₽
шт
№ на схеме:2
Наименование:CABLE BOX
Каталожный номер:2637000058
Комплект:1
Примечание:YB680
0 ₽
шт
№ на схеме:3
Наименование:ELECTRIC HORN
Каталожный номер:4130000009
Комплект:1
Примечание:DL125-24V
0 ₽
шт
№ на схеме:4
Наименование:SCREW
Каталожный номер:4014000024
Комплект:4
Примечание:GBT818-M6*10EpZn-4.8
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:4015000207
Комплект:4
Примечание:GB97.1-6EpZn-300HV
0 ₽
шт
№ на схеме:6
Наименование:CLIP
Каталожный номер:2935000002
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:4011000461
Комплект:20
Примечание:GB16674-M8*16EpZn-8.8
0 ₽
шт
№ на схеме:8
Наименование:FRONT LEFT HEAK LAMP LFLD-24V
Каталожный номер:4130000204
Комплект:1
Примечание:LFLD-24V
0 ₽
шт
№ на схеме:9
Наименование:FRONT RIGHT HEAK LAMP LFRD-24V
Каталожный номер:4130000205
Комплект:1
Примечание:LFRD-24V
0 ₽
шт
№ на схеме:10
Наименование:STRATING RELAY
Каталожный номер:4130000015
Комплект:1
Примечание:JN3A-24V
0 ₽
шт
№ на схеме:11
Наименование:LINE FROM SWITCH TO MOTOR
Каталожный номер:2637000052
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BATTERY WIRE
Каталожный номер:2637000053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SWITCH OF POWER SOURCE K0118-A
Каталожный номер:4130000427
Комплект:1
Примечание:K0118-A
0 ₽
шт
№ на схеме:14
Наименование:MAIN SWITCH OF POWER SOURCE DK2312A
Каталожный номер:4130000005
Комплект:1
Примечание:DK2312A
0 ₽
шт
№ на схеме:15
Наименование:BATTERY
Каталожный номер:4130000045
Комплект:2
Примечание:6-QW-70
0 ₽
шт
№ на схеме:16
Наименование:LINE FROM SWITCH TO BATTERY
Каталожный номер:2637000055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:STORAGE BATTERY WIRE
Каталожный номер:2637000054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:FRONT FRAME LINE
Каталожный номер:2637000056
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:SWITCH
Каталожный номер:4130000278
Комплект:1
Примечание:310-LGK
0 ₽
шт
№ на схеме:20
Наименование:REAR FRAME LINE
Каталожный номер:2637000057
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:BELT
Каталожный номер:4190000020
Комплект:20
Примечание:LG13-ZS4*250
0 ₽
шт
№ на схеме:22
Наименование:FLASHING AMBER
Каталожный номер:4130000031
Комплект:1
Примечание:FM211
