Cекции распределителя

Cекции распределителя

← Гидравлическая система (часть ii) Клапан реверсивный (поворот стрелы) →

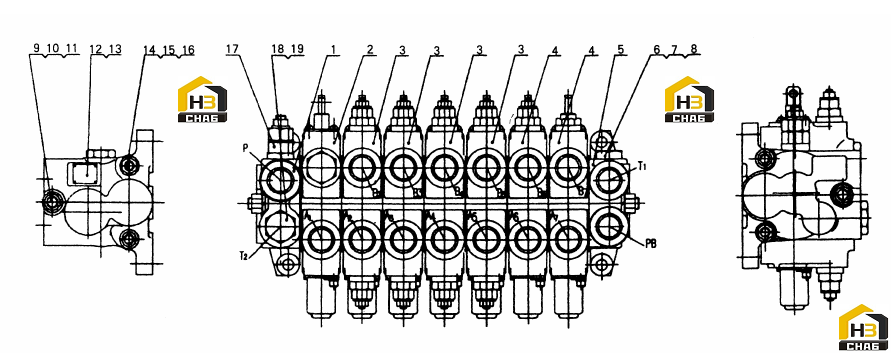

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:OIL INLET VALVE
Каталожный номер:CDB-F20D-1.01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:REVEPSING VALVE SECTION OF “A”TYPE
Каталожный номер:CDB-F20-2.00
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:REVEPSING VALVE SECTION OF “O”TYPE
Каталожный номер:CDB-F20-4.00b
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:REVEPSING VALVE SECTION OF “O”TYPE
Каталожный номер:CDB-F20-4.00e
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:REYURNOIL VALVE SECTION
Каталожный номер:CDB-F29-5.00b
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PLUG
Каталожный номер:CDB-F20-5.02
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-RING 23.6
Каталожный номер:GB3452.1-1992
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-RING 22
Каталожный номер:GB1235-1976
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:STUD M14
Каталожный номер:CDB-F20-7.10
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER 14
Каталожный номер:GB/T93-1987
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:NUT M14
Каталожный номер:GB/T6171-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PLATE
Каталожный номер:CDB-F20-10.00
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:RIVET 2
Каталожный номер:GB/T827-1986
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:STUD M12
Каталожный номер:CDB-F20-6.10
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER 2
Каталожный номер:GB/T93-1987
Комплект:4
Примечание:12
0 ₽
шт
№ на схеме:16
Наименование:NUT M12
Каталожный номер:GB/T6176-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:MAIN RELIEF VALVE
Каталожный номер:CDB-F20-1.11
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:PLUG
Каталожный номер:CDB-F20-2.09
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:O-RING 26.5
Каталожный номер:GB3452.1-1992
Комплект:2
Примечание:
