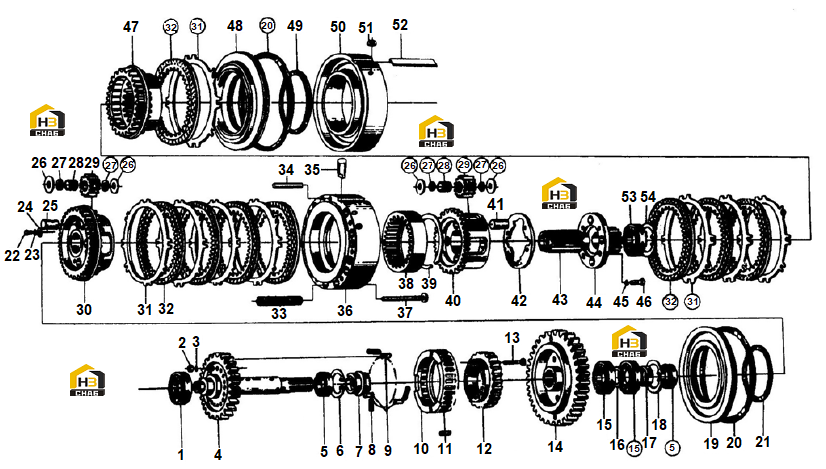

Шестерня четвертой передачи главного вала (часть i)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4021000020
Комплект:1
Примечание:GB276-6211
№ на схеме:2
Каталожный номер:4013000036
Комплект:20
Примечание:GB6171-M10*1EpZn-8
№ на схеме:3
Каталожный номер:4015000008
Комплект:20
Примечание:GB859-10-65Mn
№ на схеме:5
Каталожный номер:4021000011
Комплект:2
Примечание:GB276-6010
№ на схеме:6
Каталожный номер:4015000015
Комплект:1
Примечание:GB893.1-80-65Mn
№ на схеме:15
Каталожный номер:4021000018
Комплект:2
Примечание:GB276-6210
№ на схеме:18
Каталожный номер:4015000017
Комплект:1
Примечание:GB893.1-90-65Mn
№ на схеме:23
Каталожный номер:4015000036
Комплект:4
Примечание:GB93-8-65Mn
№ на схеме:25
Каталожный номер:3030900160
Комплект:4
Примечание:
№ на схеме:28
Каталожный номер:4090000001
Комплект:176
Примечание:GB309-4*35-GCr15
№ на схеме:30
Каталожный номер:3030900171
Комплект:1
Примечание:
№ на схеме:31
Каталожный номер:3030900140
Комплект:8
Примечание:
№ на схеме:32
Каталожный номер:2030900028
Комплект:8
Примечание:
№ на схеме:38
Каталожный номер:3030900158
Комплект:1
Примечание:
№ на схеме:40
Каталожный номер:3030900151
Комплект:1
Примечание:
№ на схеме:41
Каталожный номер:3030900149
Комплект:4
Примечание:
№ на схеме:44
Каталожный номер:3030900152
Комплект:1
Примечание:
№ на схеме:46
Каталожный номер:4011000125
Комплект:4
Примечание:GB5786-M12*1.25*35EpZn-8.8
№ на схеме:47
Каталожный номер:3030900172
Комплект:1
Примечание:
№ на схеме:50
Каталожный номер:3030900145
Комплект:1
Примечание:
№ на схеме:53
Каталожный номер:4021000019
Комплект:1
Примечание:GB276-6210N
