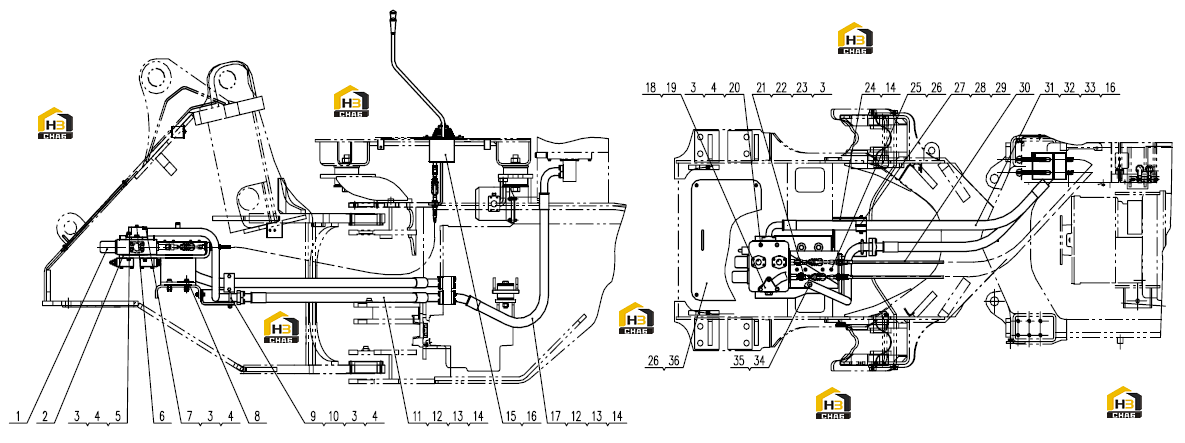

Гидросистема рабочего оборудования
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120000703
Комплект:1
Примечание:DF32-18
№ на схеме:2
Каталожный номер:2912001471
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:4015000168
Комплект:10
Примечание:GB97.1-12EpZn-300HV
№ на схеме:4
Каталожный номер:4013000011
Комплект:6
Примечание:GB6170-M12EpZn-8
№ на схеме:5
Каталожный номер:4011000056
Комплект:1
Примечание:GB5782-M12*145EpZn-8.8
№ на схеме:6
Каталожный номер:4011000230
Комплект:1
Примечание:GB16674-M10*65EpZn-8.8
№ на схеме:7
Каталожный номер:4011000058
Комплект:1
Примечание:GB5782-M12*175EpZn-8.8
№ на схеме:8
Каталожный номер:4011000428
Комплект:4
Примечание:GB16674-M16*45EpZn-8.8
№ на схеме:9
Каталожный номер:4041000954
Комплект:1
Примечание:LGB159-14254
№ на схеме:10
Каталожный номер:4041000955
Комплект:1
Примечание:LGB160-4254
№ на схеме:11
Каталожный номер:4041000166
Комплект:1
Примечание:LGB161-014120
№ на схеме:12
Каталожный номер:4030000130
Комплект:4
Примечание:GB3452.1-47.5*3.55G
№ на схеме:13
Каталожный номер:4041000011
Комплект:4
Примечание:LGB117-314650
№ на схеме:14
Каталожный номер:4011000477
Комплект:18
Примечание:GB16674-M12*35EpZn-8.8
№ на схеме:15
Каталожный номер:4120001819
Комплект:1
Примечание:LG12-956CZJG02
№ на схеме:16
Каталожный номер:4011000475
Комплект:12
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:18
Каталожный номер:4030000031
Комплект:1
Примечание:GB3452.1-42.5*3.55G
№ на схеме:19
Каталожный номер:2912001474
Комплект:1
Примечание:
№ на схеме:20
Каталожный номер:4011000055
Комплект:2
Примечание:GB5782-M12*135EpZn-8.8
№ на схеме:22
Каталожный номер:4016000035
Комплект:2
Примечание:GB91-4*20EpZn-Q235A
№ на схеме:26
Каталожный номер:4011000461
Комплект:8
Примечание:GB16674-M8*16EpZn-8.8
№ на схеме:29
Каталожный номер:4011000136
Комплект:2
Примечание:GB16674-M10*85EpZn-8.8
№ на схеме:31
Каталожный номер:2912001454
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:4030000029
Комплект:2
Примечание:GB3452.1-37.5*3.55G
№ на схеме:33
Каталожный номер:4041000056
Комплект:2
Примечание:LGB117-312550
№ на схеме:34
Каталожный номер:4041000774
Комплект:1
Примечание:LGB135-01422
№ на схеме:35
Каталожный номер:4041000767
Комплект:1
Примечание:LGB168-11124
