Сиденье в сборе

← Блок управления в сборе Корпус колонки управления →

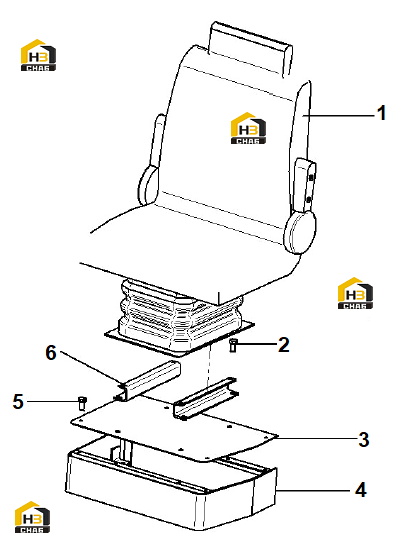

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DRIVER SEAT CS-B

Каталожный номер:4190000072

Комплект:1

Примечание:CS-B

№ на схеме:2

Наименование:BOLT GB16674-M12*20EpZn-8.8

Каталожный номер:4011000137

Комплект:8

Примечание:GB16674-M12*20EpZn-8.8

№ на схеме:3

Наименование:COVER

Каталожный номер:2930000003

Комплект:1

Примечание:Q235A

№ на схеме:4

Наименование:BRAKET

Каталожный номер:2930000005

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT GB16674-M8*20Ep.Zn-8.8

Каталожный номер:4011000458

Комплект:8

Примечание:GB16674-M8*20Ep.Zn-8.8

№ на схеме:6

Наименование:SUPPORT

Каталожный номер:2930000004

Комплект:2

Примечание:Q235A
