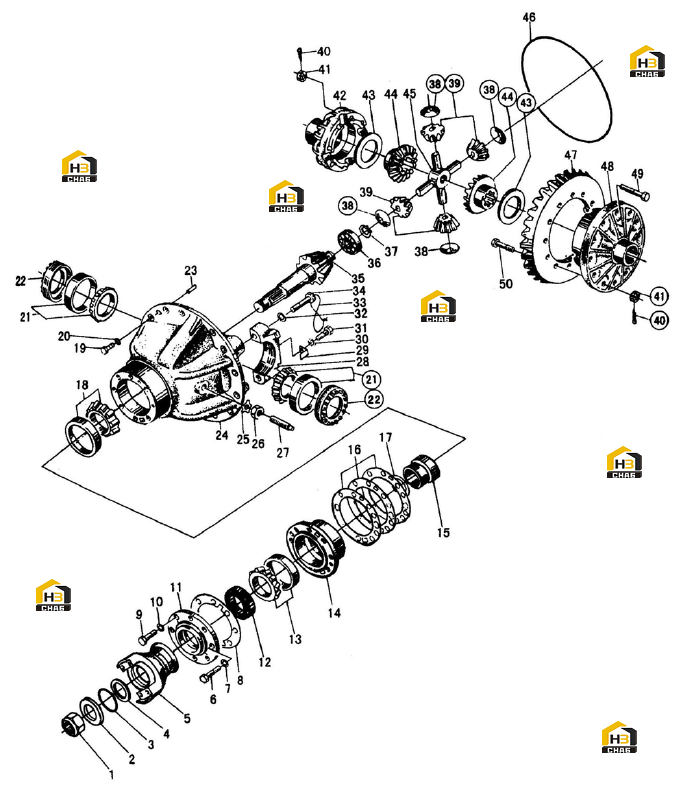

Главный привод (передний мост)

← Мост передний в сборе Мост задний в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT GB889.2-M33*1.5-8

Каталожный номер:4013000066

Комплект:1

Примечание:GB889.2-M33*1.5-8

№ на схеме:2

Наименование:WASHER

Каталожный номер:2907000022

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:4030000035

Комплект:1

Примечание:GB3452.1-53*5.30G

№ на схеме:4

Наименование:RING SNAP

Каталожный номер:2907000024

Комплект:1

Примечание:

№ на схеме:5

Наименование:INPUT FLANGE

Каталожный номер:2907000023

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT GB5782-M14*55EpZn-8.8

Каталожный номер:4011000067

Комплект:7

Примечание:GB5782-M14*55EpZn-8.8

№ на схеме:7

Наименование:WASHER GB93-14-65Mn

Каталожный номер:4015000027

Комплект:7

Примечание:GB93-14-65Mn

№ на схеме:8

Наименование:GASKET

Каталожный номер:2907000026

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT GB5782-M12*55EpZn-8.8

Каталожный номер:4011000166

Комплект:1

Примечание:GB5782-M12*55EpZn-8.8

№ на схеме:10

Наименование:WASHER GB93-12-65Mn

Каталожный номер:4015000026

Комплект:1

Примечание:GB93-12-65Mn

№ на схеме:11

Наименование:SEALING COVER

Каталожный номер:2907000025

Комплект:1

Примечание:

№ на схеме:12

Наименование:OIL SEAL HG4-692-SG80*100*12

Каталожный номер:4030000049

Комплект:1

Примечание:HG4-692-SG80*100*12

№ на схеме:13

Наименование:BEARING GB297-31313

Каталожный номер:4021000030

Комплект:1

Примечание:GB297-31313

№ на схеме:14

Наименование:BEARING SEAT

Каталожный номер:2907000027

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHAFT SLEEVE

Каталожный номер:2907000028

Комплект:1

Примечание:

№ на схеме:16

Наименование:ADJUSTING SHIM

Каталожный номер:2907000017

Комплект:5

Примечание:

№ на схеме:16

Наименование:ADJUSTING SHIM

Каталожный номер:2907000016

Комплект:4

Примечание:

№ на схеме:16

Наименование:ADJUSTING SHIM

Каталожный номер:2907000015

Комплект:3

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:2907000021

Комплект:3

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:2907000020

Комплект:3

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:2907000019

Комплект:2

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:2907000018

Комплект:2

Примечание:

№ на схеме:18

Наименование:BEARING GB297-31314

Каталожный номер:4021000032

Комплект:1

Примечание:GB297-31314

№ на схеме:19

Наименование:BOLT M16*1.5*45EpZn-8.8

Каталожный номер:4011000494

Комплект:14

Примечание:GB5786-M16*1.5*45EpZn-8.8

№ на схеме:20

Наименование:WASHER GB93-16-65Mn

Каталожный номер:4015000098

Комплект:14

Примечание:GB93-16-65Mn

№ на схеме:21

Наименование:BEARING GB297-32216

Каталожный номер:4021000036

Комплект:2

Примечание:GB297-32216

№ на схеме:22

Наименование:ADJUSTING NUT

Каталожный номер:2907000035

Комплект:2

Примечание:

№ на схеме:23

Наименование:PIN GB119.2-10u8*30

Каталожный номер:4016000124

Комплект:2

Примечание:GB119.2-10u8*30

№ на схеме:24

Наименование:CARRIER

Каталожный номер:2907000032

Комплект:1

Примечание:

№ на схеме:25

Наименование:LOCKING LEAF

Каталожный номер:2907000031

Комплект:1

Примечание:

№ на схеме:26

Наименование:NUT GB6173-M27*2-05

Каталожный номер:4013000052

Комплект:1

Примечание:GB6173-M27*2-05

№ на схеме:27

Наименование:BOLT

Каталожный номер:2907000030

Комплект:1

Примечание:

№ на схеме:28

Наименование:CAGE

Каталожный номер:2907000039

Комплект:2

Примечание:

№ на схеме:29

Наименование:LOCKING LEAF

Каталожный номер:2907000040

Комплект:2

Примечание:

№ на схеме:30

Наименование:WASHER GB93-10-65Mn

Каталожный номер:4015000025

Комплект:2

Примечание:GB93-10-65Mn

№ на схеме:31

Наименование:BOLT GB32.3-M10*1*20EpZn-8.8

Каталожный номер:4011000009

Комплект:2

Примечание:GB32.3-M10*1*20EpZn-8.8

№ на схеме:32

Наименование:WASHER GB97.1-22EpZn-300HV

Каталожный номер:4015000184

Комплект:4

Примечание:GB97.1-22EpZn-300HV

№ на схеме:33

Наименование:STEEL WIRE GB343-1.6*450－SZ

Каталожный номер:4090000014

Комплект:2

Примечание:GB343-1.6*450－SZ

№ на схеме:34

Наименование:BOLT GB32.1-M22*85EpZn-8.8

Каталожный номер:4011000007

Комплект:4

Примечание:GB32.1-M22*85EpZn-8.8

№ на схеме:35

Наименование:SPIRAL BEVEL GEAR PINION(LEFT)

Каталожный номер:2907000029

Комплект:1

Примечание:

№ на схеме:36

Наименование:BEARING GB283-NUP2307

Каталожный номер:4021000027

Комплект:1

Примечание:GB283-NUP2307

№ на схеме:37

Наименование:RING SNAP GB894.1-35-65Mn

Каталожный номер:4015000020

Комплект:1

Примечание:GB894.1-35-65Mn

№ на схеме:38

Наименование:WASHER THRUST

Каталожный номер:2907000033

Комплект:4

Примечание:

№ на схеме:39

Наименование:GEAR PINION

Каталожный номер:2907000034

Комплект:4

Примечание:

№ на схеме:40

Наименование:SPLIT PIN GB91-4*28EpZn-Q235A

Каталожный номер:4016000122

Комплект:20

Примечание:GB91-4*28EpZn-Q235A

№ на схеме:41

Наименование:NUT GB6178-M16-10

Каталожный номер:4013000156

Комплект:20

Примечание:GB6178-M16-10

№ на схеме:42

Наименование:LEFT CASE DIFF

Каталожный номер:2907000043

Комплект:1

Примечание:

№ на схеме:43

Наименование:WASHER THRUST

Каталожный номер:2907000038

Комплект:2

Примечание:

№ на схеме:44

Наименование:GEAR SIDE

Каталожный номер:2907000037

Комплект:2

Примечание:

№ на схеме:45

Наименование:SPIDER

Каталожный номер:2907000041

Комплект:1

Примечание:

№ на схеме:46

Наименование:O-RING LGB308-430*3.5

Каталожный номер:4041000019

Комплект:1

Примечание:LGB308-430*3.5

№ на схеме:47

Наименование:LARGE SPRIAL BEVELGEAR (RIGHT)

Каталожный номер:2907000045

Комплект:1

Примечание:

№ на схеме:48

Наименование:RIGHT CASE DIFF

Каталожный номер:2907000036

Комплект:1

Примечание:

№ на схеме:49

Наименование:BOLT

Каталожный номер:2907000042

Комплект:8

Примечание:

№ на схеме:50

Наименование:BOLT

Каталожный номер:2907000044

Комплект:12

Примечание:
