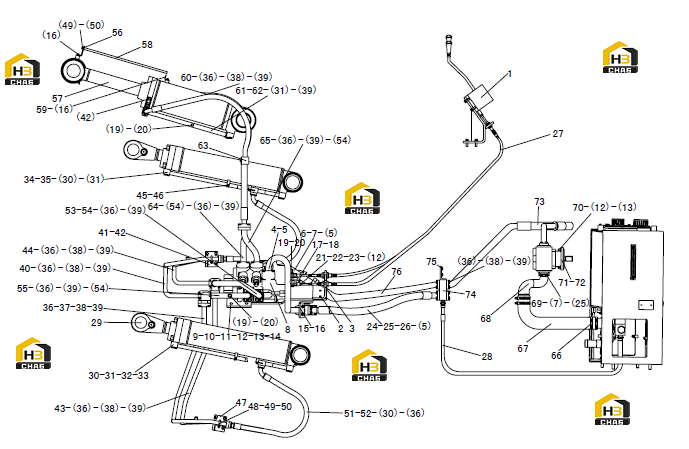

Гидросистема рабочего оборудования
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120001071
Комплект:1
Примечание:LG12-936CZJG01
№ на схеме:2
Каталожный номер:4011000474
Комплект:3
Примечание:GB16674-M10*25EpZn-8.8
№ на схеме:4
Каталожный номер:2912000003
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:4030000130
Комплект:4
Примечание:GB3452.1-47.5*3.55G
№ на схеме:6
Каталожный номер:4041000010
Комплект:2
Примечание:LGB117314651
№ на схеме:7
Каталожный номер:4011000479
Комплект:12
Примечание:GB16674-M12*30EpZn-8.8
№ на схеме:8
Каталожный номер:4120000561
Комплект:1
Примечание:SD32－18
№ на схеме:9
Каталожный номер:2912000004
Комплект:1
Примечание:Q345A
№ на схеме:10
Каталожный номер:4011000056
Комплект:1
Примечание:GB5782-M12*145EpZn-8.8
№ на схеме:11
Каталожный номер:4011000057
Комплект:2
Примечание:GB5782-M12*165EpZn-8.8
№ на схеме:12
Каталожный номер:4015000168
Комплект:13
Примечание:GB97.1-12EpZn-300HV
№ на схеме:13
Каталожный номер:4013000011
Комплект:11
Примечание:GB6170-M12EpZn-8
№ на схеме:14
Каталожный номер:4011000149
Комплект:5
Примечание:GB16674-M16*50EpZn-8.8
№ на схеме:16
Каталожный номер:4011000447
Комплект:4
Примечание:GB16674-M10*20EpZn-8.8
№ на схеме:17
Каталожный номер:4011000557
Комплект:2
Примечание:JB/ZQ4321-42Zn-Q235A.F
№ на схеме:18
Каталожный номер:2912000006
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:4041000156
Комплект:7
Примечание:LGB13501421
№ на схеме:20
Каталожный номер:4030000238
Комплект:7
Примечание:GB3452.1-11.2*2.65G
№ на схеме:22
Каталожный номер:4016000035
Комплект:2
Примечание:GB91-4*20EpZn-Q235A
№ на схеме:24
Каталожный номер:4041000166
Комплект:1
Примечание:LGB161014120
№ на схеме:25
Каталожный номер:4041000011
Комплект:3
Примечание:LGB117314650
№ на схеме:26
Каталожный номер:4011000477
Комплект:12
Примечание:GB16674-M12*35EpZn-8.8
№ на схеме:28
Каталожный номер:4041000687
Комплект:1
Примечание:LGB165010130
№ на схеме:29
Каталожный номер:4120000555
Комплект:2
Примечание:HSGF-165*90*767-1427
№ на схеме:30
Каталожный номер:4030000026
Комплект:12
Примечание:GB3452.1-32.5*3.55G
№ на схеме:31
Каталожный номер:4011000473
Комплект:16
Примечание:GB16674-M10*55EpZn-8.8
№ на схеме:32
Каталожный номер:2913000002
Комплект:1
Примечание:
№ на схеме:33
Каталожный номер:2913000003
Комплект:1
Примечание:
№ на схеме:34
Каталожный номер:2913000004
Комплект:1
Примечание:
№ на схеме:35
Каталожный номер:2913000005
Комплект:1
Примечание:
№ на схеме:36
Каталожный номер:4011000475
Комплект:96
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:37
Каталожный номер:2913000006
Комплект:1
Примечание:
№ на схеме:38
Каталожный номер:4041000056
Комплект:12
Примечание:LGB117312550
№ на схеме:39
Каталожный номер:4030000029
Комплект:17
Примечание:GB3452.1-37.5*3.55G
№ на схеме:40
Каталожный номер:2913000007
Комплект:1
Примечание:
№ на схеме:42
Каталожный номер:4011000488
Комплект:10
Примечание:GB16674-M10*16EpZn-8.8
№ на схеме:43
Каталожный номер:2913000009
Комплект:1
Примечание:
№ на схеме:44
Каталожный номер:2913000010
Комплект:1
Примечание:
№ на схеме:46
Каталожный номер:4011000458
Комплект:4
Примечание:GB16674-M8*20EpZn-8.8
№ на схеме:48
Каталожный номер:4011000556
Комплект:4
Примечание:JB/ZQ4321-33Zn-Q235A·F
№ на схеме:49
Каталожный номер:4013000007
Комплект:9
Примечание:GB6170-M10EpZn-8
№ на схеме:50
Каталожный номер:4015000162
Комплект:10
Примечание:GB97.1-10EpZn-300HV
№ на схеме:51
Каталожный номер:2913000033
Комплект:4
Примечание:
№ на схеме:52
Каталожный номер:4041000043
Комплект:8
Примечание:LGB117310490
№ на схеме:53
Каталожный номер:2913000013
Комплект:1
Примечание:
№ на схеме:54
Каталожный номер:4041000027
Комплект:4
Примечание:LGB117312551
№ на схеме:55
Каталожный номер:2913000014
Комплект:1
Примечание:
№ на схеме:57
Каталожный номер:4120000554
Комплект:1
Примечание:HSGF-180*90*538-1092
№ на схеме:58
Каталожный номер:2914000003
Комплект:1
Примечание:Q235A
№ на схеме:59
Каталожный номер:2914000004
Комплект:1
Примечание:
№ на схеме:60
Каталожный номер:4041000169
Комплект:2
Примечание:LGB106012165
№ на схеме:61
Каталожный номер:4011000309
Комплект:2
Примечание:GB16674-M10*50EpZn-8.8
№ на схеме:62
Каталожный номер:2914000005
Комплект:1
Примечание:
№ на схеме:63
Каталожный номер:2914000006
Комплект:2
Примечание:
№ на схеме:64
Каталожный номер:2914000016
Комплект:1
Примечание:
№ на схеме:65
Каталожный номер:2914000014
Комплект:1
Примечание:
№ на схеме:66
Каталожный номер:4017000018
Комплект:4
Примечание:JB8870-d70
№ на схеме:67
Каталожный номер:2911000002
Комплект:1
Примечание:
№ на схеме:68
Каталожный номер:2911000006
Комплект:1
Примечание:
№ на схеме:69
Каталожный номер:4030000235
Комплект:1
Примечание:GB3452.1-43.7*3.55G
№ на схеме:70
Каталожный номер:4012000003
Комплект:4
Примечание:GB898-M12*35EpZn-8.8
№ на схеме:71
Каталожный номер:4120000401
Комплект:1
Примечание:CBGj3100A
№ на схеме:73
Каталожный номер:4041000690
Комплект:1
Примечание:LGB106413080
№ на схеме:75
Каталожный номер:4011000560
Комплект:4
Примечание:GB16674-M12*25EpZn-8.8
№ на схеме:76
Каталожный номер:4041000164
Комплект:1
Примечание:LGB105012120
