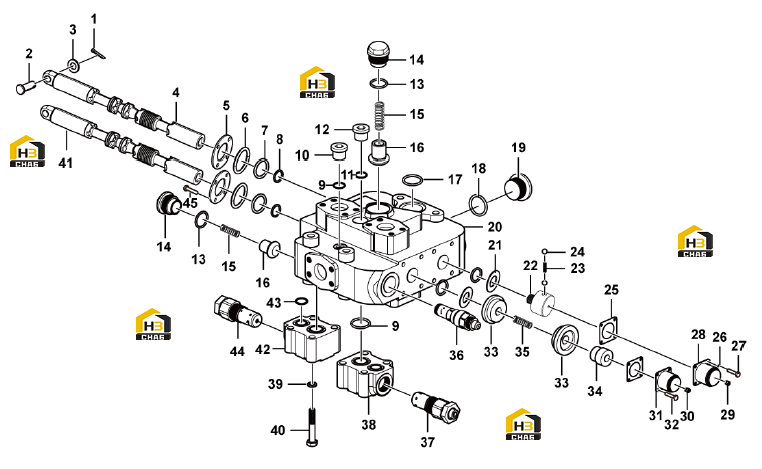

Распределитель в сборе (43329)

← Гидравлический узел управления Рычаги переключения передач (130501) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Split pin

Каталожный номер:4016000035

Комплект:2

Примечание:GB91-4*20EpZn-Q235A

№ на схеме:2

Наименование:Pin

Каталожный номер:4120002279101

Комплект:2

Примечание:DF-32-01

№ на схеме:3

Наименование:Spring washer

Каталожный номер:4015000026

Комплект:2

Примечание:GB93-12-65Mn

№ на схеме:4

Наименование:Valve rod

Каталожный номер:4120002314105

Комплект:1

Примечание:GDF-32Ⅲ-03c1

№ на схеме:5

Наименование:Plate

Каталожный номер:4120002279107

Комплект:2

Примечание:GDF-32-04

№ на схеме:6

Наименование:Sealing ring

Каталожный номер:4120002432407

Комплект:2

Примечание:CK28

№ на схеме:7

Наименование:Washer

Каталожный номер:4120002432405

Комплект:2

Примечание:GDF-32-02

№ на схеме:8

Наименование:O-ring

Каталожный номер:4120001052010

Комплект:4

Примечание:27.7×3.55G

№ на схеме:9

Наименование:O-ring

Каталожный номер:4030000610

Комплект:1

Примечание:GB3452.1-11.8*1.80G

№ на схеме:10

Наименование:Plug

Каталожный номер:4120005199025

Комплект:1

Примечание:GDF-32-18

№ на схеме:11

Наименование:O-ring

Каталожный номер:4030000011

Комплект:1

Примечание:GB1235-20*2.4

№ на схеме:12

Наименование:Plug

Каталожный номер:4120001054222

Комплект:1

Примечание:D32-3

№ на схеме:13

Наименование:O-ring

Каталожный номер:4030000757

Комплект:2

Примечание:GB3452.1-31.5*3.55G

№ на схеме:14

Наименование:Cover gdf-32-05

Каталожный номер:4120005199007

Комплект:2

Примечание:GDF-32-05

№ на схеме:15

Наименование:Check valve spring

Каталожный номер:4120005199008

Комплект:2

Примечание:GDF-32-07

№ на схеме:16

Наименование:Direction valve

Каталожный номер:4120005199009

Комплект:2

Примечание:GDF-32-08

№ на схеме:17

Наименование:O-ring

Каталожный номер:4030000760

Комплект:1

Примечание:GB1235-50*3.1

№ на схеме:18

Наименование:O-ring

Каталожный номер:4030000013

Комплект:3

Примечание:GB1235-32*3.1

№ на схеме:19

Наименование:Plug

Каталожный номер:4120005199028

Комплект:1

Примечание:DF-32-20A

№ на схеме:20

Наименование:Valve body

Каталожный номер:4120003809004

Комплект:1

Примечание:YGDF-32-01B1

№ на схеме:21

Наименование:Plate

Каталожный номер:4120002279114

Комплект:2

Примечание:GDF-32-09A

№ на схеме:22

Наименование:Spring seat

Каталожный номер:4120002279116

Комплект:1

Примечание:GDF-32-10a

№ на схеме:23

Наименование:Spring 407428

Каталожный номер:4120002432420

Комплект:1

Примечание:407428

№ на схеме:24

Наименование:Ball

Каталожный номер:4090000162

Комплект:2

Примечание:GB308-11.112-GCr15

№ на схеме:25

Наименование:Sealing

Каталожный номер:4120002432427

Комплект:2

Примечание:GDF-32-17

№ на схеме:26

Наименование:Spring washer

Каталожный номер:4015000036

Комплект:8

Примечание:GB93-8-65Mn

№ на схеме:27

Наименование:Screw

Каталожный номер:4011000708

Комплект:4

Примечание:GB21-M8×20

№ на схеме:28

Наименование:Valve cover

Каталожный номер:4120002432428

Комплект:1

Примечание:GDF-32-14B

№ на схеме:29

Наименование:Rubber stopper gdf-32-20

Каталожный номер:4120002279121

Комплект:1

Примечание:GDF-32-20

№ на схеме:30

Наименование:Rubber stopper gdf-32-19

Каталожный номер:4120002279119

Комплект:1

Примечание:GDF-32-19

№ на схеме:31

Наименование:Valve cover

Каталожный номер:4120002432429

Комплект:1

Примечание:GDF-32-12B

№ на схеме:32

Наименование:Screw

Каталожный номер:4011001194

Комплект:4

Примечание:GB21-M8*15EpZn-8.8

№ на схеме:33

Наименование:Spring seat

Каталожный номер:4120002279118

Комплект:2

Примечание:GDF-32-11

№ на схеме:34

Наименование:Spring seat

Каталожный номер:4120002432421

Комплект:1

Примечание:GDF-32-15

№ на схеме:35

Наименование:Spring

Каталожный номер:4120002432425

Комплект:1

Примечание:GDF-32-16

№ на схеме:36

Наименование:Relief valve

Каталожный номер:4120005199010

Комплект:1

Примечание:DFx-32-09

№ на схеме:37

Наименование:Valve

Каталожный номер:4120002304002

Комплект:1

Примечание:D32A.1-00b (20MPa)

№ на схеме:38

Наименование:Valve

Каталожный номер:4120002314106

Комплект:1

Примечание:ZL50106C-01A

№ на схеме:39

Наименование:Spring washer

Каталожный номер:4015000025

Комплект:8

Примечание:GB93-10-65Mn

№ на схеме:40

Наименование:Bolt

Каталожный номер:4011000050

Комплект:8

Примечание:GB5782-M10*60EpZn-8.8

№ на схеме:41

Наименование:Valve rod

Каталожный номер:4120002432432

Комплект:1

Примечание:GDF-32-06e

№ на схеме:42

Наименование:Valve

Каталожный номер:4120002432431

Комплект:1

Примечание:ZL50106C1-01

№ на схеме:43

Наименование:O-ring

Каталожный номер:4030000981

Комплект:2

Примечание:GB1235-28*3.1

№ на схеме:44

Наименование:Valve

Каталожный номер:4120002278003

Комплект:1

Примечание:YBF-01

№ на схеме:45

Наименование:Screw

Каталожный номер:4014000578

Комплект:8

Примечание:GB67-M6*10EpZn-4.8
