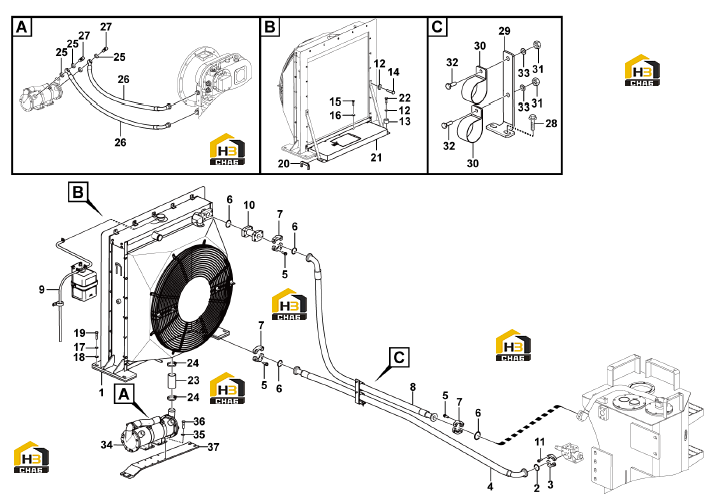

Радиатор в сборе с патрубками
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4030000029
Комплект:1
Примечание:GB3452.1-37.5*3.55G
№ на схеме:3
Каталожный номер:4041000027
Комплект:1
Примечание:LGB117-312551
№ на схеме:5
Каталожный номер:4011000477
Комплект:16
Примечание:GB16674-M12*35EpZn-8.8
№ на схеме:6
Каталожный номер:4030000130
Комплект:4
Примечание:GB3452.1-47.5*3.55G
№ на схеме:7
Каталожный номер:4041000011
Комплект:3
Примечание:LGB117-314650
№ на схеме:9
Каталожный номер:29030021751
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:4011000475
Комплект:1
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:14
Каталожный номер:4011000298
Комплект:2
Примечание:GB5782-M8*45EpZn-8.8
№ на схеме:15
Каталожный номер:4011000105
Комплект:5
Примечание:GB5783-M8*20EpZn-8.8
№ на схеме:16
Каталожный номер:4015000256
Комплект:5
Примечание:GB96.1-8EpZn-300HV
№ на схеме:17
Каталожный номер:4015000026
Комплект:4
Примечание:GB93-12-65Mn
№ на схеме:19
Каталожный номер:4011000092
Комплект:4
Примечание:GB5783-M12*50EpZn-8.8
№ на схеме:22
Каталожный номер:4011001078
Комплект:2
Примечание:GB5783-M8*45EpZn-10.9
№ на схеме:23
Каталожный номер:4120006191
Комплект:1
Примечание:JB8406-B45*120
№ на схеме:28
Каталожный номер:4011000461
Комплект:2
Примечание:GB16674-M8*16EpZn-8.8
№ на схеме:32
Каталожный номер:4011000458
Комплект:2
Примечание:GB16674-M8*20EpZn-8.8
№ на схеме:33
Каталожный номер:4015000072
Комплект:2
Примечание:GB97.1-8EpZn-300HV
№ на схеме:35
Каталожный номер:4015000025
Комплект:8
Примечание:GB93-10-65Mn
№ на схеме:36
Каталожный номер:4011000084
Комплект:8
Примечание:GB5783-M10*30EpZn-8.8
