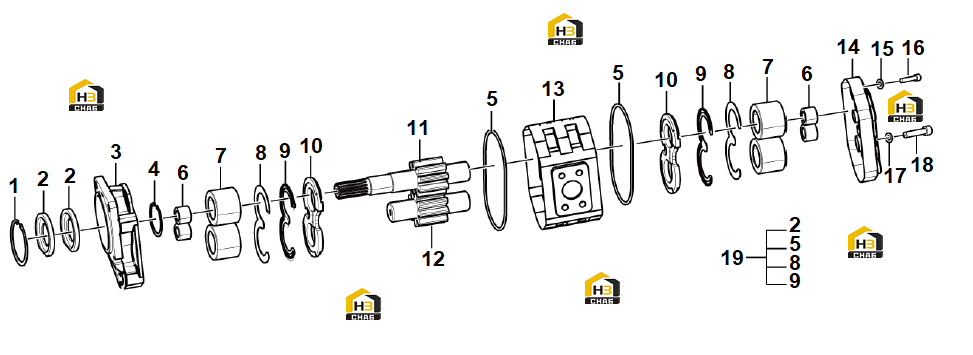

Насос шестеренчатый в разборе (43272)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120001715001
Комплект:1
Примечание:41060100400
№ на схеме:2
Каталожный номер:4120001715002
Комплект:2
Примечание:43020200200
№ на схеме:4
Каталожный номер:4120001715003
Комплект:1
Примечание:41060100300
№ на схеме:5
Каталожный номер:4120005081002
Комплект:2
Примечание:44020100700
№ на схеме:6
Каталожный номер:4120001715006
Комплект:4
Примечание:42010100200
№ на схеме:7
Каталожный номер:4120001715007
Комплект:4
Примечание:21050900110
№ на схеме:8
Каталожный номер:4120001715008
Комплект:2
Примечание:21050800110
№ на схеме:9
Каталожный номер:4120001715009
Комплект:2
Примечание:21050700110
№ на схеме:10
Каталожный номер:4120001715010
Комплект:2
Примечание:21050600110
№ на схеме:15
Каталожный номер:4120002513010
Комплект:4
Примечание:M20x188 01017-12088
№ на схеме:16
Каталожный номер:4120001715016
Комплект:4
Примечание:41050200700
№ на схеме:17
Каталожный номер:4014000090
Комплект:4
Примечание:GB70.1-M12*35EpZn-10.9
№ на схеме:18
Каталожный номер:4015000026
Комплект:4
Примечание:GB93-12-65Mn
