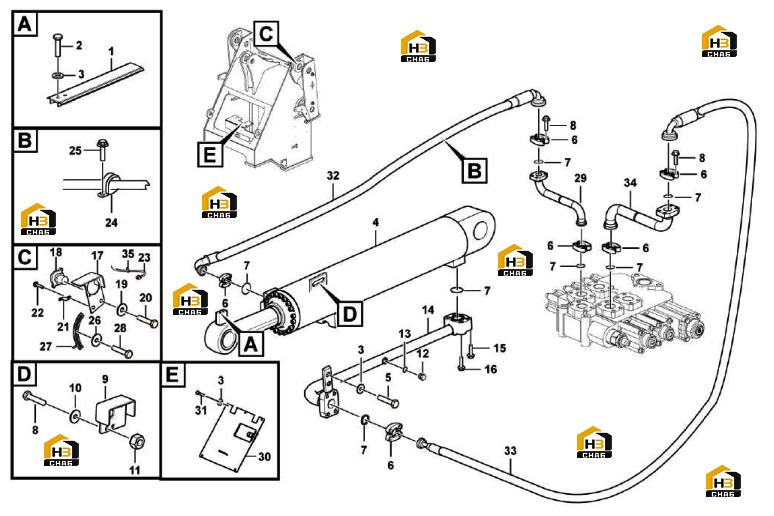

Узел гидроцилиндра опрокидования ковша
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4011000082
Комплект:4
Примечание:GB5783-M10*25EpZn-8.8
№ на схеме:3
Каталожный номер:4015000197
Комплект:11
Примечание:GB96.1-10EpZn-300HV
№ на схеме:4
Каталожный номер:4120005032
Комплект:1
Примечание:HSGF-190*90*545-1040A
№ на схеме:5
Каталожный номер:4011000084
Комплект:2
Примечание:GB5783-M10*30EpZn-8.8
№ на схеме:6
Каталожный номер:4041000056
Комплект:6
Примечание:LGB117-312550
№ на схеме:7
Каталожный номер:4030000029
Комплект:7
Примечание:GB3452.1-37.5*3.55G
№ на схеме:8
Каталожный номер:4011000475
Комплект:26
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:10
Каталожный номер:4015000162
Комплект:2
Примечание:GB97.1-10EpZn-300HV
№ на схеме:15
Каталожный номер:4011000309
Комплект:2
Примечание:GB16674-M10*50EpZn-8.8
№ на схеме:16
Каталожный номер:4011000473
Комплект:2
Примечание:GB16674-M10*55EpZn-8.8
№ на схеме:18
Каталожный номер:4130001028
Комплект:2
Примечание:J7-D10B1/DC
№ на схеме:19
Каталожный номер:4015000168
Комплект:2
Примечание:GB97.1-12EpZn-300HV
№ на схеме:20
Каталожный номер:4011000087
Комплект:2
Примечание:GB5783-M12*20EpZn-8.8
№ на схеме:22
Каталожный номер:4011000461
Комплект:2
Примечание:GB16674-M8*16EpZn-8.8
№ на схеме:25
Каталожный номер:4011000560
Комплект:8
Примечание:GB16674-M12*25EpZn-8.8
№ на схеме:26
Каталожный номер:4015000256
Комплект:2
Примечание:GB96.1-8EpZn-300HV
№ на схеме:28
Каталожный номер:4011000102
Комплект:2
Примечание:GB5783-M8*16EpZn-8.8
№ на схеме:31
Каталожный номер:4011000081
Комплект:5
Примечание:GB5783-M10*20EpZn-8.8
№ на схеме:32
Каталожный номер:4041000178
Комплект:1
Примечание:LGB106-012138
№ на схеме:33
Каталожный номер:4041001638
Комплект:1
Примечание:LGB106-012137
