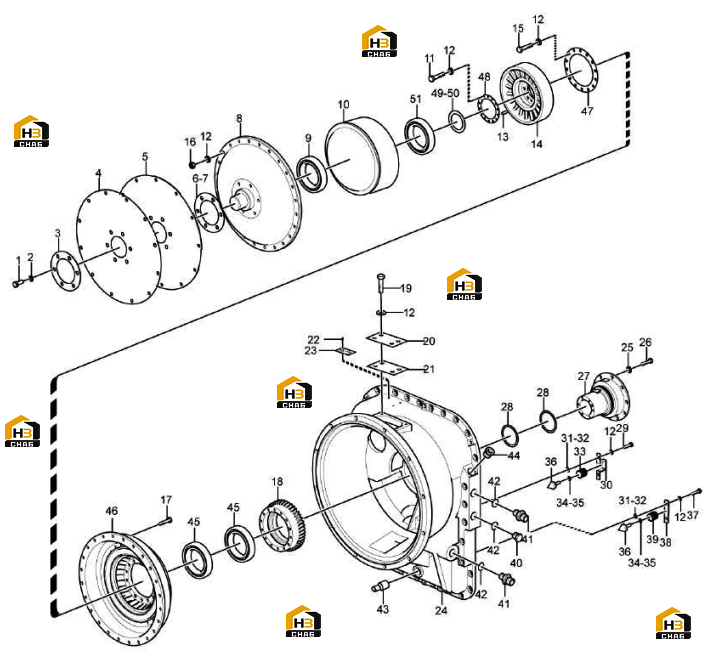

Гидротрансформатор

Каталожный номер:4011000747

Комплект:6

Примечание:GB5783-M12*30EpZn-10.9

№ на схеме:2

Каталожный номер:4015000288

Комплект:6

Примечание:GB1230-12EpZn-45

№ на схеме:3

Каталожный номер:29040008361

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:29040008331

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:29040008371

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:29040009571

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:29040009581

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:29040008341

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ball bearing

Каталожный номер:4021000018

Комплект:1

Примечание:GB276-6210

№ на схеме:10

Наименование:Turbine

Каталожный номер:29040008351

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:4014000408

Комплект:6

Примечание:GB70.1-M8*30-10.9

№ на схеме:12

Каталожный номер:29050015471

Комплект:52

Примечание:D8

№ на схеме:13

Наименование:Pin

Каталожный номер:4016000327

Комплект:2

Примечание:GB119.1-8m6*26

№ на схеме:14

Наименование:Wheel

Каталожный номер:29040008422

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:4011001082

Комплект:14

Примечание:GB5783-M8*35-10.9

№ на схеме:16

Наименование:Nut

Каталожный номер:4013000031

Комплект:24

Примечание:GB6170-M8EpZn-10

№ на схеме:17

Каталожный номер:4011001099

Комплект:24

Примечание:GB5783-M8*40-10.9

№ на схеме:18

Наименование:Gear

Каталожный номер:29040008441

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:4011001246

Комплект:4

Примечание:GB5783-M8*16flZnyc-8.8-480

№ на схеме:20

Каталожный номер:29040008391

Комплект:1

Примечание:

№ на схеме:21

Наименование:Gasket

Каталожный номер:29040008401

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rivet

Каталожный номер:4019000012

Комплект:4

Примечание:GB827-3*5-BL2

№ на схеме:23

Наименование:Name plate

Каталожный номер:29040008801

Комплект:1

Примечание:

№ на схеме:24

Наименование:Housing

Каталожный номер:29040008411

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:29050015481

Комплект:9

Примечание:10

№ на схеме:26

Каталожный номер:29040012371

Комплект:9

Примечание:GB5783-M10*25EpZn-10.9

№ на схеме:27

Наименование:Seat

Каталожный номер:29040008482

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sealing ring

Каталожный номер:29040008451

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:4011000917

Комплект:2

Примечание:GB5783-M8*25EpZn-10.9

№ на схеме:30

Наименование:Flange

Каталожный номер:29040008561

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:29040008711

Комплект:2

Примечание:

№ на схеме:32

Каталожный номер:29040008581

Комплект:2

Примечание:

№ на схеме:33

Наименование:Spring

Каталожный номер:29040008571

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:29040008761

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:29040008541

Комплект:1

Примечание:

№ на схеме:36

Наименование:Slide

Каталожный номер:29040008551

Комплект:2

Примечание:

№ на схеме:37

Каталожный номер:4011000754

Комплект:2

Примечание:GB5783-M8*20EpZn-10.9

№ на схеме:38

Каталожный номер:29040008591

Комплект:1

Примечание:

№ на схеме:39

Наименование:Spring

Каталожный номер:29040008601

Комплект:1

Примечание:

№ на схеме:40

Наименование:Plug

Каталожный номер:29040009551

Комплект:1

Примечание:M30×1.5

№ на схеме:41

Наименование:Nipple

Каталожный номер:29040008491

Комплект:2

Примечание:

№ на схеме:42

Наименование:O-ring

Каталожный номер:4030000013

Комплект:3

Примечание:GB1235-32*3.1

№ на схеме:43

Наименование:Nipple

Каталожный номер:29040008531

Комплект:1

Примечание:

№ на схеме:44

Наименование:Nipple

Каталожный номер:29040008431

Комплект:1

Примечание:

№ на схеме:45

Наименование:Ball bearing

Каталожный номер:4021000076

Комплект:2

Примечание:GB276-6017

№ на схеме:46

Наименование:Wheel

Каталожный номер:29040008511

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:29040008501

Комплект:1

Примечание:

№ на схеме:48

Каталожный номер:29040009972

Комплект:1

Примечание:

№ на схеме:49

Каталожный номер:29040010041

Комплект:1

Примечание:

№ на схеме:50
