Электропроводка капота

← Электропроводка двигателя Ковш в сборе 2,8 (29170066672) →

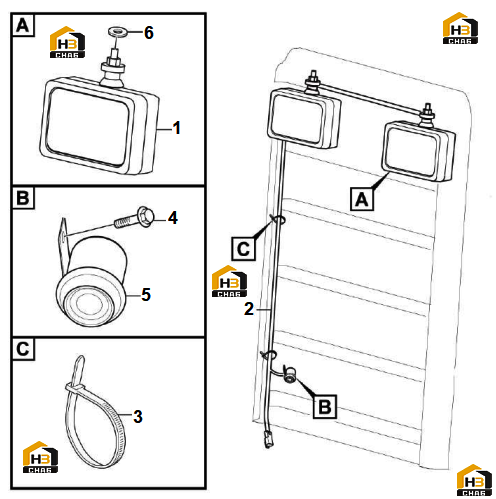

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lamp

Каталожный номер:4130001685

Комплект:2

Примечание:14886-H3-24V

№ на схеме:2

Наименование:Wiring harness

Каталожный номер:29450000222

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cable tie

Каталожный номер:4190001839

Комплект:14

Примечание:LG13-ZS4160

№ на схеме:4

Наименование:Bolt

Каталожный номер:4011000461

Комплект:1

Примечание:GB16674-M8*16EpZn-8.8

№ на схеме:5

Наименование:Buzzer

Каталожный номер:4130001290

Комплект:1

Примечание:FM211C

№ на схеме:6

Наименование:Washer

Каталожный номер:4015000197

Комплект:1

Примечание:GB96.1-10EpZn-300HV
