Сцепление в сборе

← Узел передачи заднего хода Шестерня третьей передачи главного вала →

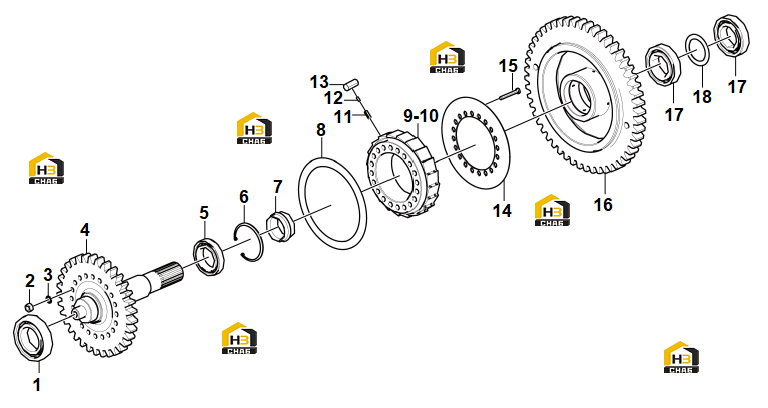

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ball bearing

Каталожный номер:4021000020

Комплект:1

Примечание:GB276-6211

№ на схеме:2

Наименование:Nut

Каталожный номер:4013000036

Комплект:20

Примечание:GB6171-M10*1EpZn-8

№ на схеме:3

Наименование:Spring washer

Каталожный номер:4015000025

Комплект:20

Примечание:GB93-10-65Mn

№ на схеме:4

Наименование:Input shaft

Каталожный номер:29050019581

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ball bearing

Каталожный номер:4021000055

Комплект:1

Примечание:GB276-6010E

№ на схеме:6

Наименование:Retaining ring

Каталожный номер:4015000015

Комплект:1

Примечание:GB893.1-80-65Mn

№ на схеме:7

Наименование:Sleeve

Каталожный номер:29050019561

Комплект:1

Примечание:

№ на схеме:8

Наименование:Retaining ring

Каталожный номер:29050019491

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cam

Каталожный номер:29050019501

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nner race cam

Каталожный номер:29050019601

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:29050024291

Комплект:40

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:29050024301

Комплект:40

Примечание:

№ на схеме:13

Наименование:Roller

Каталожный номер:29050019541

Комплект:20

Примечание:Φ15*32

№ на схеме:14

Наименование:Plate

Каталожный номер:29050019511

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:29050019481

Комплект:20

Примечание:

№ на схеме:16

Наименование:Gear

Каталожный номер:29050019571

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ball bearing

Каталожный номер:4021000057

Комплект:2

Примечание:GB276-6210E

№ на схеме:18

Наименование:Spacer ring

Каталожный номер:29050019551

Комплект:1

Примечание:
