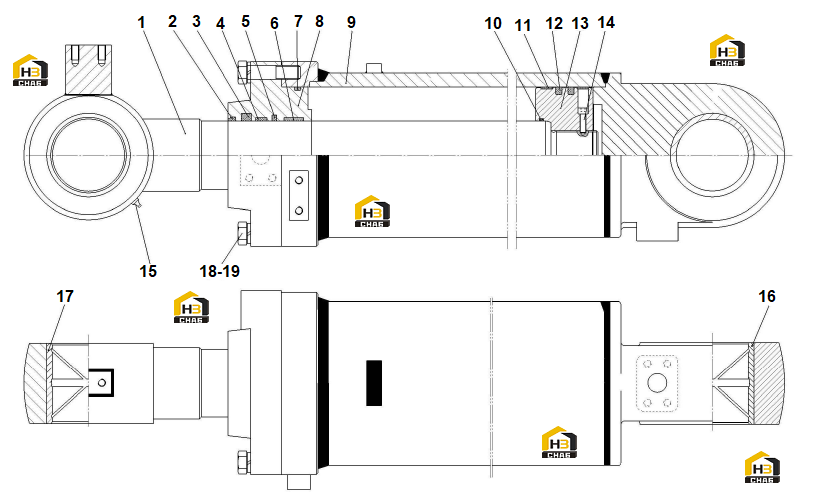

Цилиндр разгрузки ковша (371368)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120001744102
Комплект:1
Примечание:HSGF-180/90X542-1
№ на схеме:2
Каталожный номер:4120001744101
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:4120001744101
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:4120001744101
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:4120001744101
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:4120001744101
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:4120001744104
Комплект:1
Примечание:HSGF-180/90X542-2
№ на схеме:8
Каталожный номер:4120001744101
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:4120001744105
Комплект:1
Примечание:HSGF-180/90X542-3
№ на схеме:10
Каталожный номер:4120001744101
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:4120001744101
Комплект:2
Примечание:
№ на схеме:12
Каталожный номер:4120001744101
Комплект:2
Примечание:
№ на схеме:13
Каталожный номер:4120001744106
Комплект:1
Примечание:HSGF-180/90X542-4
№ на схеме:14
Каталожный номер:4014000239
Комплект:1
Примечание:GB70.1-M8*30-8.8
№ на схеме:15
Каталожный номер:4030000065
Комплект:1
Примечание:JB7940.1-M10*1
№ на схеме:16
Каталожный номер:4120001744109
Комплект:1
Примечание:HSGF-180/90X542-5
№ на схеме:17
Каталожный номер:4120001744110
Комплект:1
Примечание:HSGF-180/90X542-6
№ на схеме:18
Каталожный номер:4011000864
Комплект:11
Примечание:GB5786-M20*1.5*70EpZn-10.9
№ на схеме:19
Каталожный номер:4015000030
Комплект:11
Примечание:GB93-20-65Mn
