Ковш в сборе

← Пальцы, втулки подъемной рамы Насос рулевого управления в сборе →

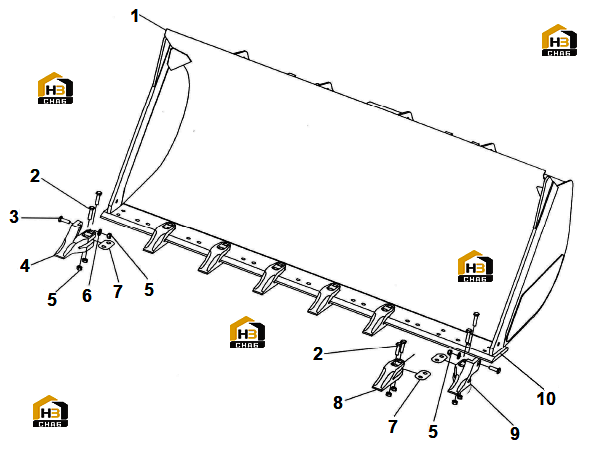

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket body

Каталожный номер:29170038501

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:29170019711

Комплект:16

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:29170019701

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bucket tooth

Каталожный номер:29170039961

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:4013000020

Комплект:18

Примечание:GB6170-M20EpZn-8

№ на схеме:6

Наименование:Washer

Каталожный номер:4015000176

Комплект:2

Примечание:GB97.1-20EpZn-300HV

№ на схеме:7

Наименование:Shim

Каталожный номер:29170020531

Комплект:8

Примечание:

№ на схеме:8

Наименование:Bucket tooth

Каталожный номер:29170039941

Комплект:6

Примечание:

№ на схеме:9

Наименование:Bucket tooth

Каталожный номер:29170039951

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cutting edge

Каталожный номер:29170039971

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bucket

Каталожный номер:29170038491

Комплект:1

Примечание:
