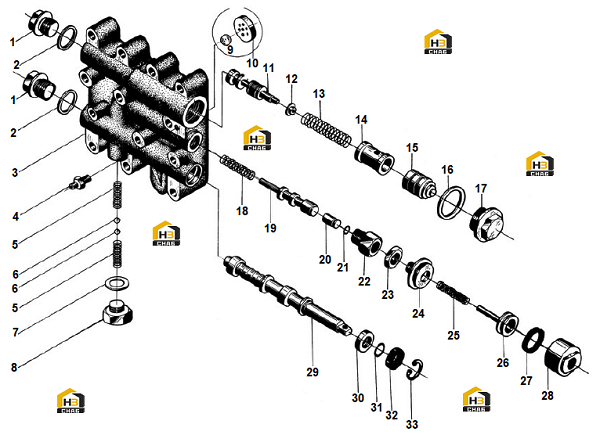

Клапан распределительный коробки передач (330101)

← Бак маслосборный в сборе (330101) Механизм переключения передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:4110000184152

Комплект:2

Примечание:403702

№ на схеме:2

Наименование:Washer

Каталожный номер:4110000184026

Комплект:2

Примечание:402106

№ на схеме:3

Наименование:Valve body

Каталожный номер:4110000184153

Комплект:1

Примечание:403701A

№ на схеме:4

Наименование:Nipple

Каталожный номер:4110000184154

Комплект:1

Примечание:403727

№ на схеме:5

Наименование:Spring

Каталожный номер:4110000184155

Комплект:2

Примечание:403707

№ на схеме:6

Наименование:Ball

Каталожный номер:4090000120

Комплект:2

Примечание:GB308-12.7-GCr15

№ на схеме:7

Наименование:Shim

Каталожный номер:4110000184156

Комплект:1

Примечание:402001

№ на схеме:8

Наименование:Screw

Каталожный номер:4110000184157

Комплект:1

Примечание:403710

№ на схеме:9

Наименование:Ball

Каталожный номер:4110000184158

Комплект:1

Примечание:3"/16

№ на схеме:10

Наименование:Plate

Каталожный номер:4110000184159

Комплект:1

Примечание:403726

№ на схеме:11

Наименование:Spool

Каталожный номер:4110000184160

Комплект:1

Примечание:403704

№ на схеме:12

Наименование:Spring seat

Каталожный номер:4110000184161

Комплект:1

Примечание:403725

№ на схеме:13

Наименование:Spring

Каталожный номер:4110000184162

Комплект:1

Примечание:403724

№ на схеме:14

Наименование:Casing

Каталожный номер:4110000184163

Комплект:1

Примечание:403723

№ на схеме:15

Наименование:Slide block

Каталожный номер:4110000184164

Комплект:1

Примечание:403722

№ на схеме:16

Наименование:Washer

Каталожный номер:4110000184165

Комплект:1

Примечание:403721

№ на схеме:17

Наименование:Screw

Каталожный номер:4110000184166

Комплект:1

Примечание:403720

№ на схеме:18

Наименование:Spring

Каталожный номер:4110000184167

Комплект:1

Примечание:403706

№ на схеме:19

Наименование:Brake lever

Каталожный номер:4110000184168

Комплект:1

Примечание:403705

№ на схеме:20

Наименование:Plug

Каталожный номер:4110000184169

Комплект:1

Примечание:403718

№ на схеме:21

Наименование:O-ring

Каталожный номер:4030000634

Комплект:1

Примечание:GB1235-13*1.9

№ на схеме:22

Наименование:Screw

Каталожный номер:4110000184170

Комплект:1

Примечание:403719

№ на схеме:23

Наименование:Nut

Каталожный номер:4110000184171

Комплект:1

Примечание:403717

№ на схеме:24

Наименование:Valve seat

Каталожный номер:4110000184172

Комплект:1

Примечание:403712

№ на схеме:25

Наименование:Spring

Каталожный номер:4110000184173

Комплект:1

Примечание:403714

№ на схеме:26

Наименование:Valve rod

Каталожный номер:4110000184174

Комплект:1

Примечание:403713

№ на схеме:27

Наименование:Sealing ring

Каталожный номер:4110000184175

Комплект:1

Примечание:32*40 403715

№ на схеме:28

Наименование:Valve body

Каталожный номер:4110000184176

Комплект:1

Примечание:403716

№ на схеме:29

Наименование:Spool

Каталожный номер:4110000184177

Комплект:1

Примечание:403708

№ на схеме:30

Наименование:Spacer sleeve

Каталожный номер:4110000184178

Комплект:1

Примечание:403711

№ на схеме:31

Наименование:O-ring

Каталожный номер:4030000012

Комплект:1

Примечание:GB1235-22*2.4

№ на схеме:32

Наименование:Sealing

Каталожный номер:4030000635

Комплект:1

Примечание:JB2600-PD18*30*10

№ на схеме:33

Наименование:Retaining ring

Каталожный номер:4015000283

Комплект:1

Примечание:GB893.1-30-65Mn
