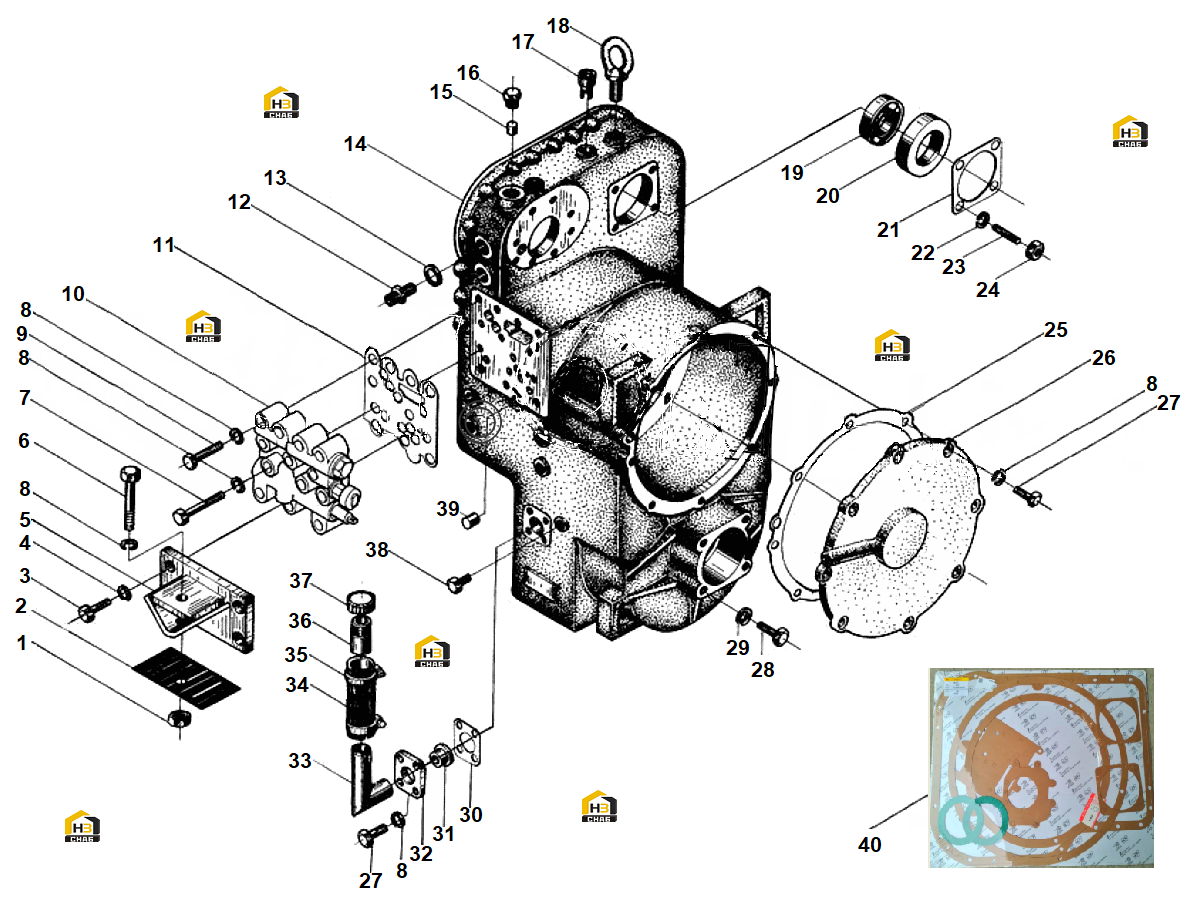

Трансмиссионный узел (330101) (часть i)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4013000018
Комплект:2
Примечание:GB6170-M18EpZn-8
№ на схеме:2
Каталожный номер:4110000184046
Комплект:2
Примечание:403031
№ на схеме:3
Каталожный номер:4011000774
Комплект:8
Примечание:GB5782-M18*40EpZn-8.8
№ на схеме:4
Каталожный номер:4015000029
Комплект:10
Примечание:GB93-18-65Mn
№ на схеме:5
Каталожный номер:4110000184047
Комплект:2
Примечание:403032-34
№ на схеме:6
Каталожный номер:4011000773
Комплект:2
Примечание:GB5782-M18*140EpZn-8.8
№ на схеме:7
Каталожный номер:4011000052
Комплект:9
Примечание:GB5782-M10*75EpZn-8.8
№ на схеме:8
Каталожный номер:4015000025
Комплект:64
Примечание:GB93-10-65Mn
№ на схеме:9
Каталожный номер:4011000051
Комплект:9
Примечание:GB5782-M10*70EpZn-8.8
№ на схеме:10
Каталожный номер:4110000184048
Комплект:1
Примечание:403700
№ на схеме:11
Каталожный номер:4110000184049
Комплект:1
Примечание:403029
№ на схеме:12
Каталожный номер:4110000184050
Комплект:3
Примечание:402111(C\X3\X6)
№ на схеме:13
Каталожный номер:4110000184051
Комплект:3
Примечание:402106
№ на схеме:14
Каталожный номер:4110000184002
Комплект:1
Примечание:403005A
№ на схеме:16
Каталожный номер:4110000184029
Комплект:1
Примечание:402223
№ на схеме:17
Каталожный номер:4110000184053
Комплект:1
Примечание:403024
№ на схеме:18
Каталожный номер:4014000030
Комплект:2
Примечание:GB825-M20EpZn-20
№ на схеме:19
Каталожный номер:4021000020
Комплект:1
Примечание:GB276-6211
№ на схеме:20
Каталожный номер:4110000184054
Комплект:1
Примечание:403057
№ на схеме:21
Каталожный номер:4110000184055
Комплект:1
Примечание:403058
№ на схеме:22
Каталожный номер:4015000026
Комплект:12
Примечание:GB93-12-65Mn
№ на схеме:23
Каталожный номер:4012000040
Комплект:4
Примечание:GB897-M12*30-8.8
№ на схеме:24
Каталожный номер:4013000011
Комплект:4
Примечание:GB6170-M12EpZn-8
№ на схеме:25
Каталожный номер:4110000184056
Комплект:1
Примечание:403001
№ на схеме:26
Каталожный номер:4110000184057
Комплект:1
Примечание:403002
№ на схеме:27
Каталожный номер:4011000084
Комплект:38
Примечание:GB5783-M10*30EpZn-8.8
№ на схеме:28
Каталожный номер:4011000771
Комплект:4
Примечание:GB5783-M14*30EpZn-8.8
№ на схеме:29
Каталожный номер:4015000027
Комплект:4
Примечание:GB93-14-65Mn
№ на схеме:30
Каталожный номер:4030000464
Комплект:1
Примечание:GB1235-40*3.1
№ на схеме:31
Каталожный номер:4110000184058
Комплект:1
Примечание:403064A
№ на схеме:33
Каталожный номер:4110000184060
Комплект:1
Примечание:403060A
№ на схеме:35
Каталожный номер:4110000184062
Комплект:1
Примечание:403062A
№ на схеме:36
Каталожный номер:4110000184063
Комплект:1
Примечание:403059A
№ на схеме:37
Каталожный номер:4110000184064
Комплект:1
Примечание:ZG1/4"
№ на схеме:39
Каталожный номер:4013000018
Комплект:2
Примечание:GB6170-M18EpZn-8
№ на схеме:40
Каталожный номер:4110000184181
Комплект:1
Примечание:ZL40/50
