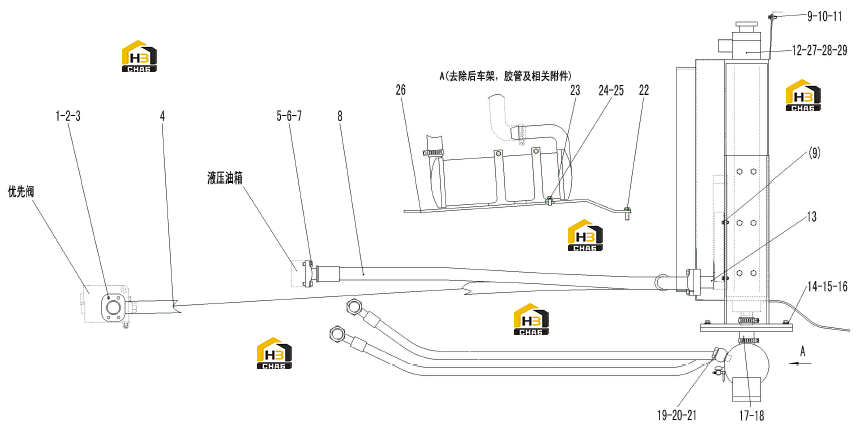

Радиатор в сборе с патрубками
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4041000056
Комплект:1
Примечание:LGB117-312550
№ на схеме:2
Каталожный номер:4030000029
Комплект:1
Примечание:GB3452.1-37.5*3.55G
№ на схеме:3
Каталожный номер:4011000475
Комплект:4
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:5
Каталожный номер:4011000479
Комплект:12
Примечание:GB16674-M12*30EpZn-8.8
№ на схеме:6
Каталожный номер:4030000130
Комплект:3
Примечание:GB3452.1-47.5*3.55G
№ на схеме:7
Каталожный номер:4041000011
Комплект:3
Примечание:LGB117-314650
№ на схеме:9
Каталожный номер:4011000458
Комплект:10
Примечание:GB16674-M8*20EpZn-8.8
№ на схеме:12
Каталожный номер:4110000466
Комплект:1
Примечание:LY-LG953-2
№ на схеме:13
Каталожный номер:4120002021
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:4011000092
Комплект:4
Примечание:GB5783-M12*50EpZn-8.8
№ на схеме:15
Каталожный номер:4015000026
Комплект:4
Примечание:GB93-12-65Mn
№ на схеме:16
Каталожный номер:4015000168
Комплект:4
Примечание:GB97.1-12EpZn-300HV
№ на схеме:17
Каталожный номер:4017000007
Комплект:2
Примечание:JB8870-d60
№ на схеме:18
Каталожный номер:4120002033
Комплект:1
Примечание:JB8406-B45*100
№ на схеме:20
Каталожный номер:4015000203
Комплект:4
Примечание:JB1002-24-T2
№ на схеме:22
Каталожный номер:4011000560
Комплект:4
Примечание:GB16674-M12*25EpZn-8.8
№ на схеме:23
Каталожный номер:4120000098
Комплект:1
Примечание:LG02-YS1
№ на схеме:24
Каталожный номер:4015000025
Комплект:8
Примечание:GB93-10-65Mn
№ на схеме:25
Каталожный номер:4011000082
Комплект:8
Примечание:GB5783-M10*25EpZn-8.8
№ на схеме:27
Каталожный номер:4011000481
Комплект:4
Примечание:GB16674-M8*30EpZn-8.8
№ на схеме:29
Каталожный номер:4011000461
Комплект:1
Примечание:GB16674-M8*16EpZn-8.8
