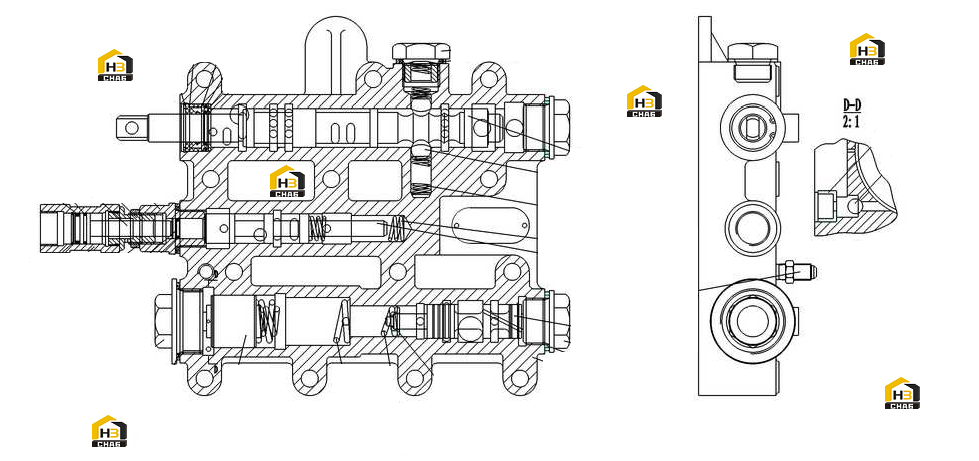

Клапан распределительный коробки передач lg03-bsf (350802)

← Механизм переключения передач Мост передний в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:4120000064003

Комплект:2

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:4120000064004

Комплект:2

Примечание:

№ на схеме:3

Наименование:VALVE BODY

Каталожный номер:4120000064005

Комплект:1

Примечание:

№ на схеме:4

Наименование:MANOMETER JOINT

Каталожный номер:4120000064006

Комплект:1

Примечание:

№ на схеме:5

Наименование:VALVE ROD

Каталожный номер:4120000064007

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPRING SEAT

Каталожный номер:4120000064008

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPRING

Каталожный номер:4120000064009

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPRING

Каталожный номер:4120000064010

Комплект:1

Примечание:

№ на схеме:9

Наименование:SLIDE

Каталожный номер:4120000064011

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:4120000064012

Комплект:1

Примечание:

№ на схеме:11

Наименование:PRESSURE REGULATION SPRING

Каталожный номер:4120000064001

Комплект:1

Примечание:

№ на схеме:12

Наименование:PRESSURE REGULATION SPRING

Каталожный номер:4120000064002

Комплект:1

Примечание:

№ на схеме:13

Наименование:VALVE ROD

Каталожный номер:4120000064013

Комплект:1

Примечание:

№ на схеме:14

Наименование:ROUND PLUG

Каталожный номер:4120000064014

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING 13*1.9

Каталожный номер:4120000064015

Комплект:1

Примечание:13*1.9

№ на схеме:16

Наименование:WASHER

Каталожный номер:4120000064016

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:4120000064017

Комплект:1

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:4120000064018

Комплект:1

Примечание:

№ на схеме:19

Наименование:VALVE SEAT

Каталожный номер:4120000064019

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPRING

Каталожный номер:4120000064020

Комплект:1

Примечание:

№ на схеме:21

Наименование:VALVE ROD

Каталожный номер:4120000064021

Комплект:1

Примечание:

№ на схеме:22

Наименование:YX-SEAL RING

Каталожный номер:4120000064022

Комплект:1

Примечание:

№ на схеме:23

Наименование:VALVE BODY

Каталожный номер:4120000064023

Комплект:1

Примечание:

№ на схеме:24

Наименование:ALLOCATE VALVE ROD

Каталожный номер:4120000064024

Комплект:1

Примечание:

№ на схеме:25

Наименование:SPACER SLEEVE

Каталожный номер:4120000064025

Комплект:1

Примечание:

№ на схеме:26

Наименование:OIL SEAL (18*30*10)

Каталожный номер:4120000064026

Комплект:1

Примечание:(18*30*10)

№ на схеме:27

Наименование:RETAINER RING

Каталожный номер:4120000064027

Комплект:1

Примечание:

№ на схеме:28

Наименование:SPRING

Каталожный номер:4120000064028

Комплект:2

Примечание:

№ на схеме:29

Наименование:STEEL BALL 1/2"

Каталожный номер:4120000064029

Комплект:2

Примечание:1/2"

№ на схеме:30

Наименование:WASHER

Каталожный номер:4120000064030

Комплект:1

Примечание:

№ на схеме:31

Наименование:BOLT

Каталожный номер:4120000064031

Комплект:1

Примечание:

№ на схеме:32

Наименование:STEEL BALL D5

Каталожный номер:4120000064032

Комплект:1

Примечание:D5

№ на схеме:33

Наименование:CIRCULAR FLAT-PLATE

Каталожный номер:4120000064033

Комплект:1

Примечание:
