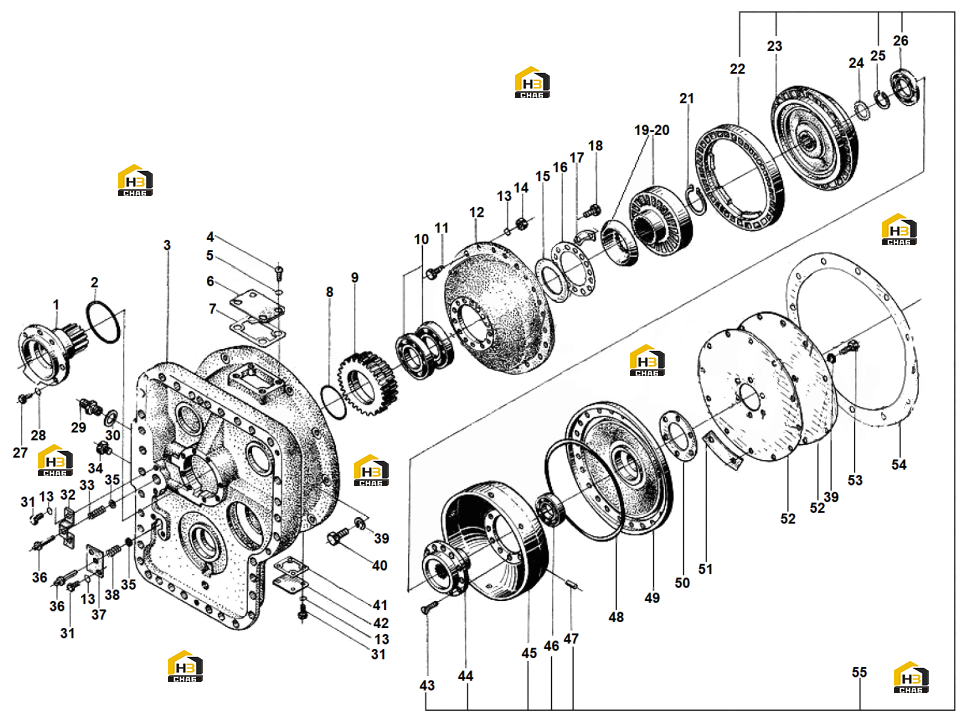

Гидротрансформатор в разборе (330101)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110000184010
Комплект:1
Примечание:402222
№ на схеме:2
Каталожный номер:4030000633
Комплект:1
Примечание:GB3452.1-128*3.55G
№ на схеме:3
Каталожный номер:4110000184011
Комплект:1
Примечание:402216
№ на схеме:4
Каталожный номер:4014000184
Комплект:4
Примечание:GB67-M6*16EpZn-4.8
№ на схеме:5
Каталожный номер:4015000035
Комплект:4
Примечание:GB93-6-65Mn
№ на схеме:7
Каталожный номер:4110000184013
Комплект:1
Примечание:402215
№ на схеме:8
Каталожный номер:4110000184014
Комплект:1
Примечание:402221
№ на схеме:10
Каталожный номер:4021000168
Комплект:2
Примечание:GB276-117
№ на схеме:11
Каталожный номер:4011000776
Комплект:24
Примечание:GB5782-M8*35-8.8
№ на схеме:12
Каталожный номер:4110000184016
Комплект:1
Примечание:402227
№ на схеме:13
Каталожный номер:4015000036
Комплект:36
Примечание:GB93-8-65Mn
№ на схеме:14
Каталожный номер:4013000162
Комплект:1
Примечание:GB6170-M8-8
№ на схеме:15
Каталожный номер:4110000184017
Комплект:1
Примечание:402224
№ на схеме:16
Каталожный номер:4110000184018
Комплект:1
Примечание:402226
№ на схеме:18
Каталожный номер:4011000725
Комплект:14
Примечание:GB5783-M8*30-8.8
№ на схеме:20
Каталожный номер:4110000184021
Комплект:1
Примечание:402217
№ на схеме:21
Каталожный номер:4015000191
Комплект:1
Примечание:GB894.1-80-65MN
№ на схеме:23
Каталожный номер:4110000184023
Комплект:1
Примечание:402212-213
№ на схеме:24
Каталожный номер:4110000184024
Комплект:1
Примечание:402238
№ на схеме:25
Каталожный номер:4015000250
Комплект:1
Примечание:GB893.1-50-65Mn
№ на схеме:26
Каталожный номер:4021000110
Комплект:1
Примечание:GB276-6013
№ на схеме:27
Каталожный номер:4011000768
Комплект:8
Примечание:GB5783-M10*28-8.8
№ на схеме:28
Каталожный номер:4015000025
Комплект:20
Примечание:GB93-10-65Mn
№ на схеме:29
Каталожный номер:4110000184025
Комплект:2
Примечание:402111
№ на схеме:30
Каталожный номер:4110000184026
Комплект:2
Примечание:402106
№ на схеме:31
Каталожный номер:4011000632
Комплект:8
Примечание:GB5783-M8*16-8.8
№ на схеме:32
Каталожный номер:4110000184027
Комплект:1
Примечание:402228
№ на схеме:33
Каталожный номер:4110000184028
Комплект:1
Примечание:402229
№ на схеме:34
Каталожный номер:4110000184029
Комплект:1
Примечание:402223
№ на схеме:35
Каталожный номер:4110000184030
Комплект:2
Примечание:402232
№ на схеме:36
Каталожный номер:4110000184031
Комплект:2
Примечание:402233
№ на схеме:37
Каталожный номер:4110000184032
Комплект:1
Примечание:402230
№ на схеме:38
Каталожный номер:4110000184033
Комплект:1
Примечание:402231
№ на схеме:39
Каталожный номер:4015000026
Комплект:36
Примечание:GB93-12-65Mn
№ на схеме:40
Каталожный номер:4011000498
Комплект:12
Примечание:GB5782-M12*45EpZn-8.8
№ на схеме:41
Каталожный номер:4110000184034
Комплект:1
Примечание:402235
№ на схеме:42
Каталожный номер:4110000184035
Комплект:1
Примечание:402234
№ на схеме:43
Каталожный номер:4019000013
Комплект:12
Примечание:GB827-8*16-BL2
№ на схеме:44
Каталожный номер:4110000184036
Комплект:1
Примечание:402206
№ на схеме:45
Каталожный номер:4110000184037
Комплект:1
Примечание:402207
№ на схеме:46
Каталожный номер:4021000018
Комплект:1
Примечание:GB276-6210
№ на схеме:47
Каталожный номер:4110000184038
Комплект:9
Примечание:402208
№ на схеме:48
Каталожный номер:4110000184039
Комплект:1
Примечание:402236
№ на схеме:49
Каталожный номер:4110000184040
Комплект:1
Примечание:402203
№ на схеме:51
Каталожный номер:4110000184042
Комплект:6
Примечание:402201
№ на схеме:52
Каталожный номер:4110000184044
Комплект:2
Примечание:S=1.0 402202
№ на схеме:53
Каталожный номер:4011000770
Комплект:6
Примечание:GB5782-M12*30EpZn-8.8
№ на схеме:54
Каталожный номер:4110000184045
Комплект:1
Примечание:402211
