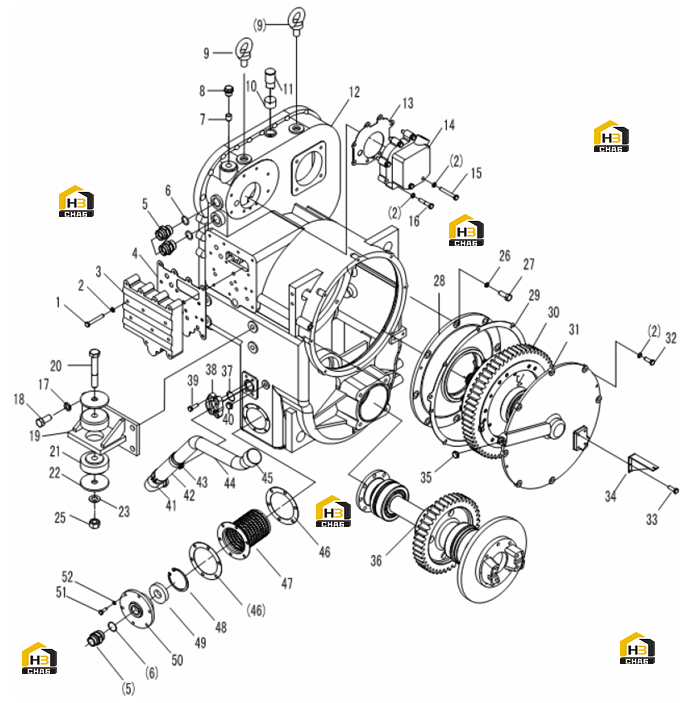

Система коробки передач a301 lg9530c1-1 (часть i)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4011000174
Комплект:18
Примечание:GB21-M10*70EpZn-8.8
№ на схеме:2
Каталожный номер:4015000025
Комплект:78
Примечание:GB93-10-65Mn
№ на схеме:3
Каталожный номер:4120000064
Комплект:1
Примечание:LG03-BSF
№ на схеме:5
Каталожный номер:4120000125
Комплект:3
Примечание:GB3733.2-G28EpZn-35
№ на схеме:6
Каталожный номер:4030000013
Комплект:3
Примечание:GB1235-32*3.1
№ на схеме:8
Каталожный номер:4120000345
Комплект:1
Примечание:Q/ZB286-ZG1/2"-Q235A
№ на схеме:9
Каталожный номер:4014000030
Комплект:2
Примечание:GB825-M20EpZn-20
№ на схеме:14
Каталожный номер:4120000063
Комплект:1
Примечание:LG03-BSB
№ на схеме:15
Каталожный номер:4011000052
Комплект:2
Примечание:GB5782-M10*75EpZn-8.8
№ на схеме:16
Каталожный номер:4011000048
Комплект:6
Примечание:GB5782-M10*50EpZn-8.8
№ на схеме:17
Каталожный номер:4011000097
Комплект:8
Примечание:GB5783-M18*40EpZn-8.8
№ на схеме:18
Каталожный номер:4015000029
Комплект:8
Примечание:GB93-18-65Mn
№ на схеме:20
Каталожный номер:4011000579
Комплект:2
Примечание:GB5785-M20*1.5*120EpZn-8.8
№ на схеме:23
Каталожный номер:4015000176
Комплект:2
Примечание:GB97.1-20EpZn-300HV
№ на схеме:25
Каталожный номер:4013000160
Комплект:2
Примечание:GB889.2-M20*1.5EpZn-8
№ на схеме:26
Каталожный номер:4015000027
Комплект:8
Примечание:GB93-14-65Mn
№ на схеме:32
Каталожный номер:4011000017
Комплект:34
Примечание:GB21-M10*30EpZn-8.8
№ на схеме:33
Каталожный номер:4011000461
Комплект:4
Примечание:GB16674-M8*16EpZn-8.8
№ на схеме:37
Каталожный номер:4030000029
Комплект:1
Примечание:GB3452.1-37.5*3.55G
№ на схеме:38
Каталожный номер:4041000056
Комплект:1
Примечание:LGB117-312550
№ на схеме:39
Каталожный номер:4011000475
Комплект:4
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:40
Каталожный номер:4190000010
Комплект:1
Примечание:LG03-JYS1/4"
№ на схеме:42
Каталожный номер:4030000096
Комплект:1
Примечание:JB8406-B38*380
№ на схеме:43
Каталожный номер:4120000074
Комплект:2
Примечание:Q/ZB251-2
№ на схеме:48
Каталожный номер:4015000013
Комплект:1
Примечание:GB893.1-70-65Mn
№ на схеме:49
Каталожный номер:4190000007
Комплект:1
Примечание:LG03-CT70*32*14
№ на схеме:51
Каталожный номер:4011000106
Комплект:6
Примечание:GB5783-M8*25EpZn-8.8
№ на схеме:52
Каталожный номер:4015000036
Комплект:6
Примечание:GB93-8-65Mn
