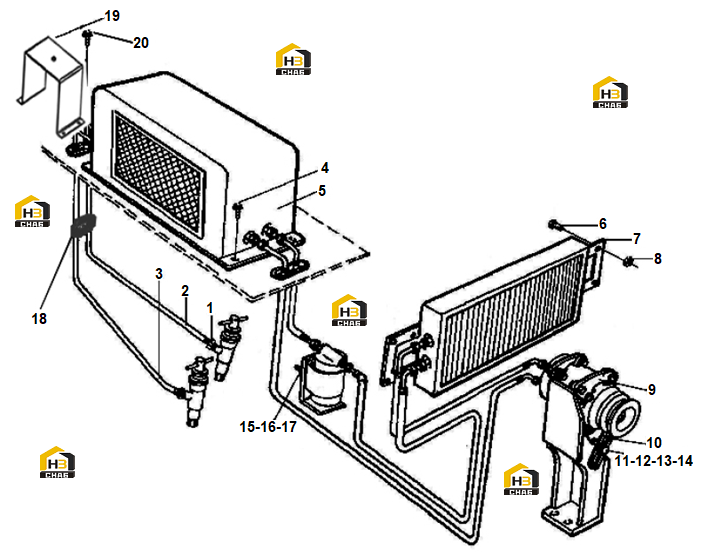

Система кондиционирования воздуха lg9530n1
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120000075
Комплект:4
Примечание:Q/ZB251-0.5
№ на схеме:2
Каталожный номер:4120000136
Комплект:1
Примечание:JB8406-B16*2900
№ на схеме:3
Каталожный номер:4120000049
Комплект:1
Примечание:JB8406-B16*2600
№ на схеме:4
Каталожный номер:4011000560
Комплект:4
Примечание:GB16674-M12*25EpZn-8.8
№ на схеме:5
Каталожный номер:4130000228
Комплект:1
Примечание:ZG30L15(A17-390,510)
№ на схеме:6
Каталожный номер:4011000458
Комплект:8
Примечание:GB16674-M8*20EpZn-8.8
№ на схеме:8
Каталожный номер:4013000033
Комплект:8
Примечание:GB6170-M8EpZn-8
№ на схеме:11
Каталожный номер:4011000085
Комплект:8
Примечание:GB5783-M10*35EpZn-8.8
№ на схеме:12
Каталожный номер:4013000007
Комплект:8
Примечание:GB6170-M10EpZn-8
№ на схеме:13
Каталожный номер:4015000025
Комплект:8
Примечание:GB93-10-65Mn
№ на схеме:14
Каталожный номер:4015000162
Комплект:8
Примечание:GB97.1-10EpZn-300HV
№ на схеме:16
Каталожный номер:4011000288
Комплект:2
Примечание:GB16674-M6*15EpZn-8.8
№ на схеме:17
Каталожный номер:4013000028
Комплект:2
Примечание:GB6170-M6EpZn-8
№ на схеме:20
Каталожный номер:4011000154
Комплект:4
Примечание:GB16674-M6*20EpZn-8.8
