Ковш 2,4 и комплектующие lg9530p2

Ковш 2,4 и комплектующие lg9530p2

← Ковш 4,2 lg9530p1-2 Ковш боковой разгрузки lg9530p3.1 →

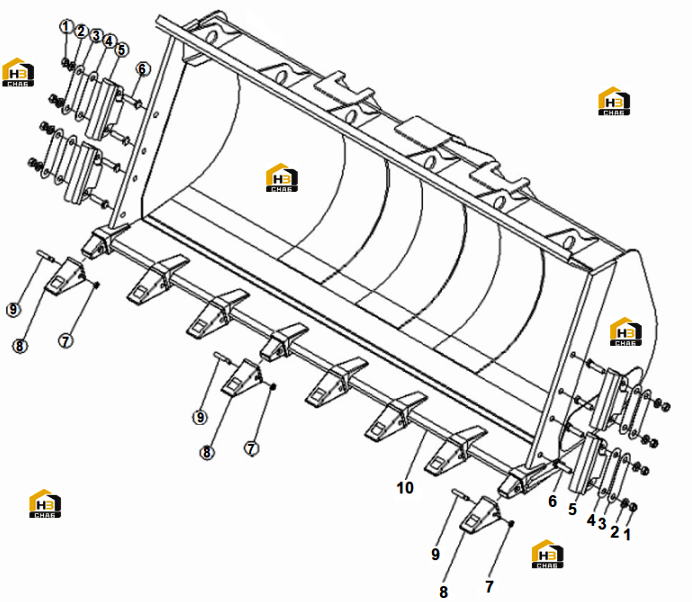

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:0
Наименование:Ковш 2,4 в сборе
Каталожный номер:29170031131
Комплект:0
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:NUT GB6170-M24EpZn-8
Каталожный номер:4013000021
Комплект:8
Примечание:GB6170-M24EpZn-8
0 ₽
шт
№ на схеме:2
Наименование:WASHER GB1230-24EpZn
Каталожный номер:4015000003
Комплект:8
Примечание:GB1230-24EpZn-45
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:29170031111
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:29170031121
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:PROTECTIVE COVER
Каталожный номер:29170013601
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT LGB002-M24*90
Каталожный номер:4040000003
Комплект:8
Примечание:LGB002-M24*90
0 ₽
шт
№ на схеме:7
Наименование:LOCK RING
Каталожный номер:29170018741
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:TOOTH COVER
Каталожный номер:29170018781
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:PIN
Каталожный номер:29170018731
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BUCKET
Каталожный номер:29170031141
Комплект:1
Примечание:
