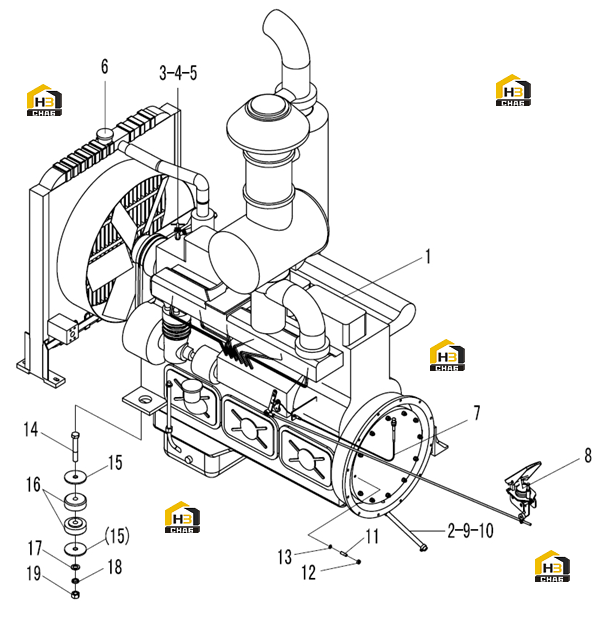

Дизельный двигатель в сборе weichai wd615.67g3-36 (g0375) (lg9530a1-2)
← Устройство для уборки снега (слабый снегопад) lg9530p8.1
Система управления регулятора оборотов lg9530a2 →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110000113
Комплект:1
Примечание:WD615G.220(G0375)
№ на схеме:2
Каталожный номер:4120000075
Комплект:6
Примечание:Q/ZB251-0.5
№ на схеме:3
Каталожный номер:4030000195
Комплект:2
Примечание:JB8406-B16*1600
№ на схеме:4
Каталожный номер:4120000067
Комплект:2
Примечание:LG12-NFJSF
№ на схеме:7
Каталожный номер:29010001021
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:29010000021
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:4030000495
Комплект:1
Примечание:JB8406-B16*265
№ на схеме:12
Каталожный номер:4013000007
Комплект:12
Примечание:GB6170-M10EpZn-8
№ на схеме:13
Каталожный номер:4015000025
Комплект:12
Примечание:GB93-10-65Mn
№ на схеме:14
Каталожный номер:4011000579
Комплект:2
Примечание:GB5785-M20*1.5*120EpZn-8.8
№ на схеме:17
Каталожный номер:4015000176
Комплект:2
Примечание:GB97.1-20EpZn-300HV
№ на схеме:18
Каталожный номер:4015000030
Комплект:2
Примечание:GB93-20-65Mn
№ на схеме:19
Каталожный номер:4013000160
Комплект:1
Примечание:GB889.2-M20*1.5EpZn-8
