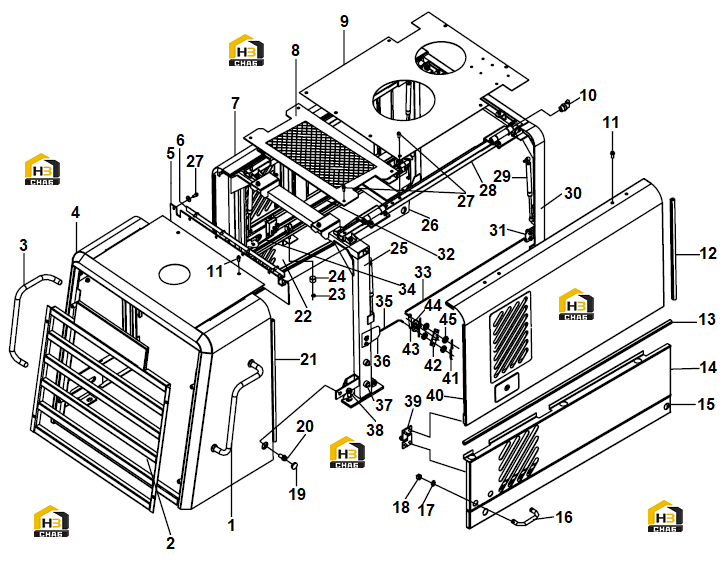

Капот двигателя

← Подножки, ящики аккумуляторных батарей, дверца капота Лестница в сборе (левая) (подножка) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RIGHT HANDRIAL

Каталожный номер:2933000021

Комплект:1

Примечание:

№ на схеме:2

Наименование:WINDOW RIBBING

Каталожный номер:2933001003

Комплект:1

Примечание:

№ на схеме:3

Наименование:LEFT HANDRIAL

Каталожный номер:2933000022

Комплект:1

Примечание:

№ на схеме:4

Наименование:REAR HOOD

Каталожный номер:2933000998

Комплект:1

Примечание:

№ на схеме:5

Наименование:RUBBER PLATE

Каталожный номер:2933000222

Комплект:1

Примечание:

№ на схеме:6

Наименование:PRESS PLATE

Каталожный номер:2933000188

Комплект:1

Примечание:Q235A

№ на схеме:7

Наименование:LEFT SIDE DOOR

Каталожный номер:2933000205

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLEERSTORY

Каталожный номер:2933000213

Комплект:1

Примечание:

№ на схеме:9

Наименование:UP HOOD

Каталожный номер:2933000212

Комплект:1

Примечание:

№ на схеме:10

Наименование:GREAST NIPPLE JB7940.2-45°M6

Каталожный номер:4030000306

Комплект:4

Примечание:JB7940.2-45°M6

№ на схеме:11

Наименование:BOLT GB16674-M12*25EpZn-8.8

Каталожный номер:4011000560

Комплект:36

Примечание:GB16674-M12*25EpZn-8.8

№ на схеме:12

Наименование:DIP RUBBER BAR

Каталожный номер:4030000307

Комплект:2

Примечание:GB7526-480

№ на схеме:13

Наименование:DIP RUBBER BAR

Каталожный номер:4030000375

Комплект:2

Примечание:GB7526-980

№ на схеме:14

Наименование:RIGHT HOOD

Каталожный номер:2933000208

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLATE

Каталожный номер:2933000349

Комплект:1

Примечание:

№ на схеме:16

Наименование:HANDLE

Каталожный номер:2933000158

Комплект:2

Примечание:Q235A

№ на схеме:17

Наименование:WASHER GB97.1-12EpZn-300HV

Каталожный номер:4015000168

Комплект:4

Примечание:GB97.1-12EpZn-300HV

№ на схеме:18

Наименование:NUT GB6170-M8EpZn-8

Каталожный номер:4013000011

Комплект:4

Примечание:GB6170-M12EpZn-8

№ на схеме:19

Наименование:RUBBER COVER

Каталожный номер:2933000020

Комплект:6

Примечание:

№ на схеме:20

Наименование:BOLT GB16674-M12*30EpZn-8.8

Каталожный номер:4011000479

Комплект:2

Примечание:GB16674-M12*30EpZn-8.8

№ на схеме:21

Наименование:DIP RUBBER BAR

Каталожный номер:4030000308

Комплект:2

Примечание:GB7526-700

№ на схеме:22

Наименование:LEFT HOOD

Каталожный номер:2933000209

Комплект:1

Примечание:

№ на схеме:23

Наименование:NUT GB6170-M10EpZn-8

Каталожный номер:4013000007

Комплект:12

Примечание:GB6170-M10EpZn-8

№ на схеме:24

Наименование:PAD BLOCK

Каталожный номер:2933000151

Комплект:6

Примечание:

№ на схеме:25

Наименование:REAR BRACKET

Каталожный номер:2933000203

Комплект:1

Примечание:

№ на схеме:26

Наименование:PLATE

Каталожный номер:2933000346

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT GB16674-M10*20EpZn-8.8

Каталожный номер:4011000447

Комплект:40

Примечание:GB16674-M10*20EpZn-8.8

№ на схеме:28

Наименование:UP BRACKET

Каталожный номер:2933000206

Комплект:1

Примечание:

№ на схеме:29

Наименование:PNEUMATIC SPRING

Каталожный номер:2933000008

Комплект:4

Примечание:

№ на схеме:30

Наименование:FRONT HOOD

Каталожный номер:2933000207

Комплект:1

Примечание:

№ на схеме:31

Наименование:FRONT LOCK PLATE

Каталожный номер:2933000009

Комплект:2

Примечание:Q235A

№ на схеме:32

Наименование:LEFT LONG LINK

Каталожный номер:2933000211

Комплект:1

Примечание:35

№ на схеме:33

Наименование:RIGHT LONG LINK

Каталожный номер:2933000210

Комплект:1

Примечание:35

№ на схеме:34

Наименование:SHORT LINK(LEFT)

Каталожный номер:2933000018

Комплект:1

Примечание:35

№ на схеме:35

Наименование:SHORT LINK(RIGHT)

Каталожный номер:2933000017

Комплект:1

Примечание:35

№ на схеме:36

Наименование:REAR LOCK PLATE

Каталожный номер:2933000019

Комплект:2

Примечание:Q235A

№ на схеме:37

Наименование:RUBBER PAD

Каталожный номер:2933000154

Комплект:8

Примечание:

№ на схеме:38

Наименование:BOLT GB16674-M16*30EpZn-8.8

Каталожный номер:4011000146

Комплект:10

Примечание:GB16674-M16*30EpZn-8.8

№ на схеме:39

Наименование:HINGE

Каталожный номер:2933000153

Комплект:4

Примечание:

№ на схеме:40

Наименование:RIGHT SIDE DOOR

Каталожный номер:2933000204

Комплект:1

Примечание:

№ на схеме:41

Наименование:PIN GB91-2*16EpZn-Q235A

Каталожный номер:4016000114

Комплект:16

Примечание:GB91-2*16EpZn-Q235A

№ на схеме:42

Наименование:TURN PLATE

Каталожный номер:2933000024

Комплект:2

Примечание:

№ на схеме:43

Наименование:PIN GB91-3.2*16EpZn-Q235A

Каталожный номер:4016000119

Комплект:2

Примечание:GB91-3.2*16EpZn-Q235A

№ на схеме:44

Наименование:WASHER GB97.1-10EpZn-300HV

Каталожный номер:4015000162

Комплект:2

Примечание:GB97.1-10EpZn-300HV

№ на схеме:45

Наименование:WASHER GB97.1-6EpZn-300HV

Каталожный номер:4015000207

Комплект:16

Примечание:GB97.1-6EpZn-300HV
