Трансмиссионный узел

Трансмиссионный узел

← Гидротрансформатор в сборе yjsw315-8a (370804) Трансмиссионный узел в разборе bx50-03 →

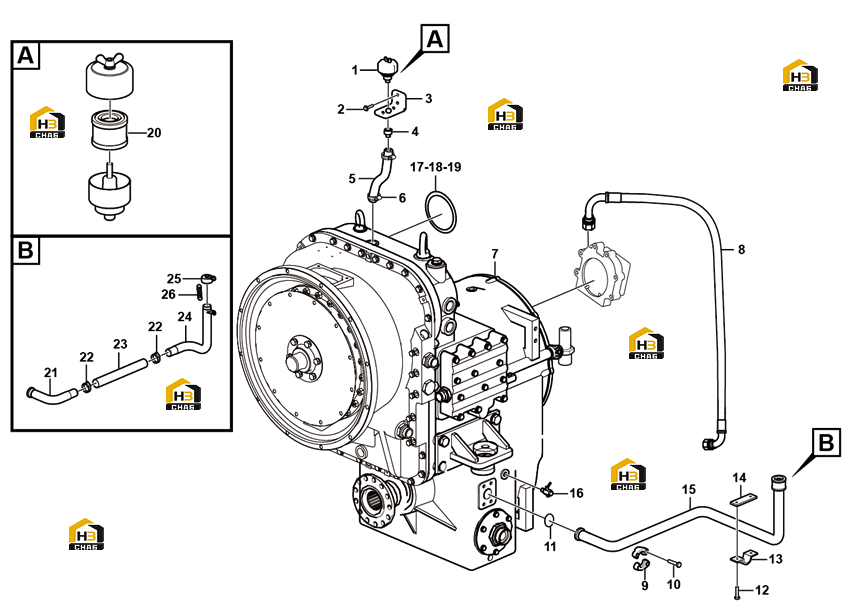

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Breather assembly
Каталожный номер:4110001544
Комплект:1
Примечание:SJXKL-M12
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:4011000461
Комплект:4
Примечание:GB16674-M8*16EpZn-8.8
0 ₽
шт
№ на схеме:3
Наименование:Attaching plate
Каталожный номер:29050023241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nipple
Каталожный номер:29050018011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:4030001101
Комплект:1
Примечание:JB8406-B16*1000
0 ₽
шт
№ на схеме:6
Наименование:Clamp
Каталожный номер:4017000011
Комплект:2
Примечание:JB8870-d32
0 ₽
шт
№ на схеме:7
Наименование:Transmission
Каталожный номер:29050027751
Комплект:1
Примечание:BX50-02
0 ₽
шт
№ на схеме:8
Наименование:Hose assembly
Каталожный номер:29050023022
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Flange half
Каталожный номер:4041000056
Комплект:1
Примечание:LGB117-312550
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:4011000475
Комплект:4
Примечание:GB16674-M10*30EpZn-8.8
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:4030000029
Комплект:1
Примечание:GB3452.1-37.5*3.55G
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:4011001240
Комплект:2
Примечание:GB16674-M12*25flZnyc-8.8-480
0 ₽
шт
№ на схеме:13
Наименование:Clamp
Каталожный номер:4041001562
Комплект:1
Примечание:LGB122-4280
0 ₽
шт
№ на схеме:14
Наименование:Plate
Каталожный номер:29050027531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose assembly
Каталожный номер:29050026541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Plug
Каталожный номер:4190000010
Комплект:1
Примечание:LG03-JYS1/4"
0 ₽
шт
№ на схеме:17
Наименование:Shim
Каталожный номер:29050022281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Shim
Каталожный номер:29050022291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Shim
Каталожный номер:29050022301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Filter insert
Каталожный номер:4110001544001
Комплект:1
Примечание:SJXKL-M12-H-02
0 ₽
шт
№ на схеме:21
Наименование:Tube
Каталожный номер:29050026551
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Clamp
Каталожный номер:4017000007
Комплект:2
Примечание:JB8870-d60
0 ₽
шт
№ на схеме:23
Наименование:Hose assembly
Каталожный номер:4120003121
Комплект:1
Примечание:JB8406-B38*350
0 ₽
шт
№ на схеме:24
Наименование:Tube
Каталожный номер:29050026571
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Oil filler cap assembly
Каталожный номер:29050025721
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Chain
Каталожный номер:29050025942
Комплект:1
Примечание:
