Комплектующие топливного бака

Комплектующие топливного бака

← Топливный бак в сборе Радиатор в сборе с патрубками →

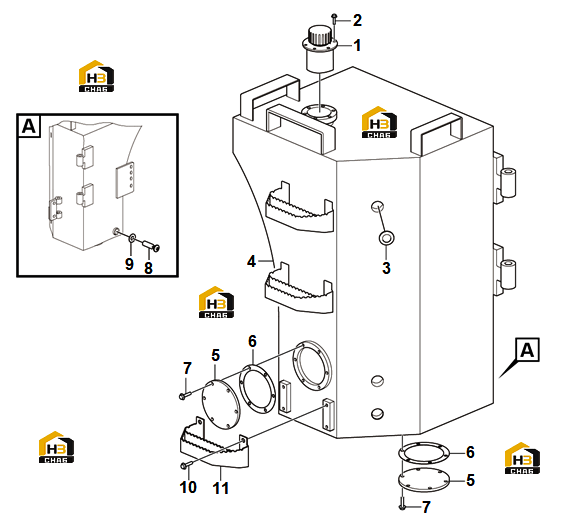

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fuel filter
Каталожный номер:4110000613
Комплект:1
Примечание:QL8
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:4011000461
Комплект:4
Примечание:GB16674-M8*16EpZn-8.8
0 ₽
шт
№ на схеме:3
Наименование:Level gauge
Каталожный номер:4110000807
Комплект:3
Примечание:YB-M42*1.5
0 ₽
шт
№ на схеме:4
Наименование:Fuel tank
Каталожный номер:29020018151
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cover plate
Каталожный номер:29020001081
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:29020001091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:4011000474
Комплект:16
Примечание:GB16674-M10*25EpZn-8.8
0 ₽
шт
№ на схеме:8
Наименование:Fuel filter
Каталожный номер:29020001101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:29020000062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:4011000137
Комплект:4
Примечание:GB16674-M12*20EpZn-8.8
0 ₽
шт
№ на схеме:11
Наименование:Step
Каталожный номер:29020012601
Комплект:1
Примечание:
