Трансмиссионный узел в разборе bx50-02

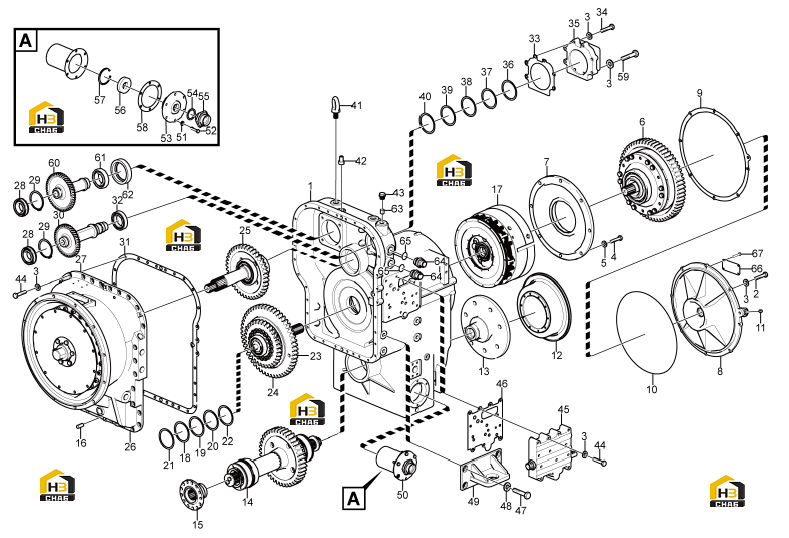

Схема запчастей
Масштаб:
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Каталожный номер:29050027231
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Каталожный номер:4011000017
Комплект:34
Примечание:GB21-M10*30EpZn-8.8
0 ₽
шт
№ на схеме:3
Каталожный номер:29050015481
Комплект:60
Примечание:10
0 ₽
шт
№ на схеме:4
Каталожный номер:4011001127
Комплект:8
Примечание:GB5783-M14*40-10.9
0 ₽
шт
№ на схеме:5
Каталожный номер:4015000358
Комплект:8
Примечание:GB1230-14EpZn-45
0 ₽
шт
№ на схеме:6
Каталожный номер:29050023791
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Каталожный номер:29050022981
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Каталожный номер:3030900091
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Каталожный номер:29050011321
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Каталожный номер:4030000011
Комплект:1
Примечание:GB1235-20*2.4
0 ₽
шт
№ на схеме:11
Каталожный номер:3030900102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Каталожный номер:29230009951
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Каталожный номер:29050026801
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Каталожный номер:29050023561
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Каталожный номер:29050021541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Каталожный номер:29050023122
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Каталожный номер:29050023501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Каталожный номер:29050025551
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Каталожный номер:29050020581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Каталожный номер:29050020541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Каталожный номер:29050020531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Каталожный номер:29050020521
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Каталожный номер:7200000462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Каталожный номер:29050019471
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Каталожный номер:2030900027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Каталожный номер:4110002522
Комплект:1
Примечание:YJSW315-8A
0 ₽
шт
№ на схеме:27
Каталожный номер:29040008321
Комплект:1
Примечание:YJSW315-8A
0 ₽
шт
№ на схеме:28
Каталожный номер:4021000019
Комплект:2
Примечание:GB276-6210N
0 ₽
шт
№ на схеме:29
Каталожный номер:4015000024
Комплект:2
Примечание:GB894.1-90-65Mn
0 ₽
шт
№ на схеме:30
Каталожный номер:29050012701
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Каталожный номер:29050023111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Каталожный номер:4021000012
Комплект:1
Примечание:GB276-6012
0 ₽
шт
№ на схеме:33
Каталожный номер:29050011362
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Каталожный номер:4011000855
Комплект:6
Примечание:GB16674-M10*55EpZn-10.9
0 ₽
шт
№ на схеме:35
Каталожный номер:4120005410
Комплект:1
Примечание:LG03-BSB-A
0 ₽
шт
№ на схеме:36
Каталожный номер:29050020551
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Каталожный номер:29050020561
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Каталожный номер:29050020571
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Каталожный номер:29050020921
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Каталожный номер:29050025561
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Каталожный номер:4014000030
Комплект:2
Примечание:GB825-M20EpZn-20
0 ₽
шт
№ на схеме:42
Каталожный номер:29050018031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Каталожный номер:4120000345
Комплект:2
Примечание:QQ235A
0 ₽
шт
№ на схеме:44
Каталожный номер:4011000174
Комплект:18
Примечание:GB21-M10*70EpZn-8.8
0 ₽
шт
№ на схеме:45
Каталожный номер:4120000064
Комплект:1
Примечание:LG03-BSF
0 ₽
шт
№ на схеме:46
Каталожный номер:29050011381
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Каталожный номер:4011000097
Комплект:8
Примечание:GB5783-M18*40EpZn-8.8
0 ₽
шт
№ на схеме:48
Каталожный номер:4015000029
Комплект:8
Примечание:GB93-18-65Mn
0 ₽
шт
№ на схеме:49
Каталожный номер:29050019321
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:50
Каталожный номер:2030900065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Каталожный номер:29050015471
Комплект:6
Примечание:8
0 ₽
шт
№ на схеме:52
Каталожный номер:4011000107
Комплект:6
Примечание:GB5783-M8*30EpZn-8.8
0 ₽
шт
№ на схеме:53
Каталожный номер:29050023011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54
Каталожный номер:4015000163
Комплект:2
Примечание:JB1002-39-T2
0 ₽
шт
№ на схеме:55
Каталожный номер:29050023001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:56
Каталожный номер:4190000007
Комплект:1
Примечание:LG03-CT70*32*14
0 ₽
шт
№ на схеме:57
Каталожный номер:4015000013
Комплект:1
Примечание:GB893.1-70-65Mn
0 ₽
шт
№ на схеме:58
Каталожный номер:3030900232
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:59
Каталожный номер:4011001013
Комплект:2
Примечание:GB5782-M10*80EpZn-10.9
0 ₽
шт
№ на схеме:60
Каталожный номер:29050020181
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:61
Каталожный номер:4021000020
Комплект:1
Примечание:GB276-6211
0 ₽
шт
№ на схеме:62
Каталожный номер:29050000071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:63
Каталожный номер:3030900098
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:64
Каталожный номер:29050018471
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:65
Каталожный номер:4030000013
Комплект:2
Примечание:GB1235-32*3.1
0 ₽
шт
№ на схеме:66
Каталожный номер:29050027761
Комплект:1
Примечание:LG953N
0 ₽
шт
№ на схеме:67
Каталожный номер:4019000012
Комплект:1
Примечание:GB827-3*5-BL2
