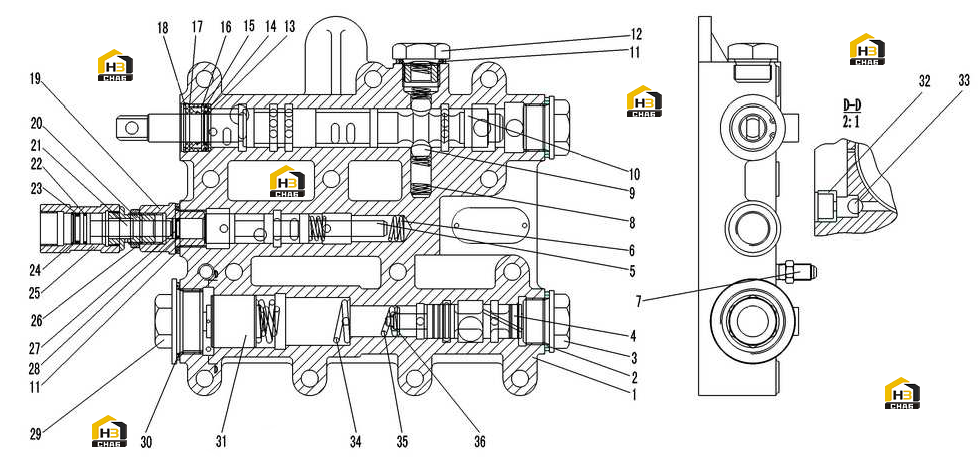

Клапан управляющий кпп lg03-bsf (350802)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120000064005
Комплект:1
Примечание:ZL30.05.17-1
№ на схеме:2
Каталожный номер:4015000209
Комплект:2
Примечание:JB982-30
№ на схеме:3
Каталожный номер:4120000064003
Комплект:2
Примечание:ZL30.05.17-2
№ на схеме:4
Каталожный номер:4120000064007
Комплект:1
Примечание:ZL30.05.17-4
№ на схеме:5
Каталожный номер:4120000064013
Комплект:1
Примечание:ZL30.05.17-5a
№ на схеме:6
Каталожный номер:4120000064002
Комплект:1
Примечание:ZL30.05.17-6
№ на схеме:7
Каталожный номер:4120000064006
Комплект:1
Примечание:403727-A
№ на схеме:8
Каталожный номер:4120000064028
Комплект:2
Примечание:ZL30.05.17-7
№ на схеме:9
Каталожный номер:4090000120
Комплект:2
Примечание:GB308-12.7-GCr15
№ на схеме:10
Каталожный номер:4120000064024
Комплект:1
Примечание:ZL30.05.17-8
№ на схеме:11
Каталожный номер:4015000122
Комплект:1
Примечание:JB982-24
№ на схеме:12
Каталожный номер:4120000064031
Комплект:1
Примечание:ZL30.05.17-10
№ на схеме:13
Каталожный номер:4120000064034
Комплект:1
Примечание:ZL30.05.17-11/2
№ на схеме:14
Каталожный номер:4030000012
Комплект:1
Примечание:GB1235-22*2.4
№ на схеме:15
Каталожный номер:4030000731
Комплект:1
Примечание:GB1235-30*2.4
№ на схеме:16
Каталожный номер:4120000064025
Комплект:1
Примечание:ZL30.05.17-11
№ на схеме:17
Каталожный номер:4120000064026
Комплект:1
Примечание:18*30*10 HG4-692-67
№ на схеме:18
Каталожный номер:4015000283
Комплект:1
Примечание:GB893.1-30-65Mn
№ на схеме:19
Каталожный номер:4120000064017
Комплект:1
Примечание:ZL30.05.17-19
№ на схеме:20
Каталожный номер:4120000064035
Комплект:1
Примечание:ZL30.05.17-12A
№ на схеме:21
Каталожный номер:4120000064036
Комплект:1
Примечание:ZL30.05.17-13B
№ на схеме:22
Каталожный номер:4030000268
Комплект:1
Примечание:GB3452.1-17.0*1.80G
№ на схеме:23
Каталожный номер:4030000011
Комплект:1
Примечание:GB1235-20*2.4
№ на схеме:24
Каталожный номер:4015000308
Комплект:1
Примечание:GB893.1-20-65Mn
№ на схеме:25
Каталожный номер:4120000064037
Комплект:1
Примечание:ZL50.6.18-16a/1
№ на схеме:26
Каталожный номер:4120000064018
Комплект:1
Примечание:ZL25.1-09A
№ на схеме:27
Каталожный номер:4120000064014
Комплект:1
Примечание:ZL30.05.17-18
№ на схеме:28
Каталожный номер:4030000634
Комплект:1
Примечание:GB1235-13*1.9
№ на схеме:29
Каталожный номер:4120000064001
Комплект:1
Примечание:D55*31 ZL30.05.17-20
№ на схеме:30
Каталожный номер:4015000307
Комплект:1
Примечание:JB982-42
№ на схеме:31
Каталожный номер:4120000064011
Комплект:1
Примечание:ZL30.05.17-22
№ на схеме:32
Каталожный номер:4120000064033
Комплект:1
Примечание:ZL30.05.17-26
№ на схеме:33
Каталожный номер:4090000154
Комплект:1
Примечание:GB308-4.762-GCr15
№ на схеме:34
Каталожный номер:4120000064010
Комплект:1
Примечание:ZL30.05.17-23
№ на схеме:35
Каталожный номер:4120000064009
Комплект:1
Примечание:ZL30.05.17-24B
№ на схеме:36
Каталожный номер:4120000064008
Комплект:1
Примечание:ZL30.05.17-25
