Топливный бак в сборе

Топливный бак в сборе

← Рычаг переключения передач Бак гидравлический в сборе →

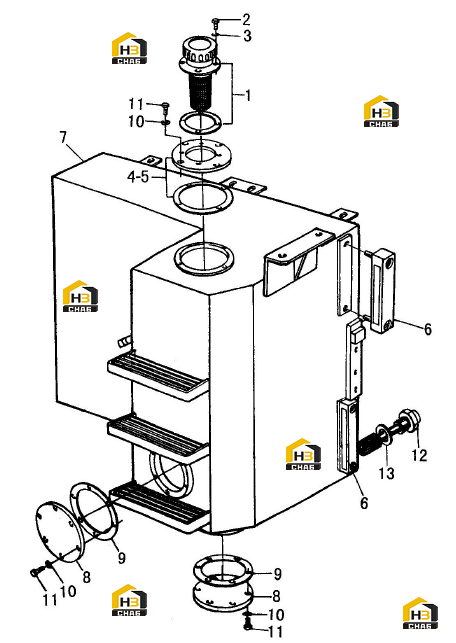

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:STRAINER
Каталожный номер:4120000081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT M8*20-EpZn
Каталожный номер:4011000105
Комплект:4
Примечание:M8*20-EpZn (4.8)
0 ₽
шт
№ на схеме:3
Наименование:WASHER 8
Каталожный номер:4015000036
Комплект:4
Примечание:8 (65Mn)
0 ₽
шт
№ на схеме:4
Наименование:FLANGE
Каталожный номер:3010900064
Комплект:1
Примечание:Q235-A
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:3010900065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:FUEL LEVEL GAUGE
Каталожный номер:4120000843
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:FUEL TANK
Каталожный номер:2010900026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:COVER
Каталожный номер:3010900066
Комплект:2
Примечание:Q235-A
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:3010900067
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER 10
Каталожный номер:4015000025
Комплект:16
Примечание:10 (65Mn)
0 ₽
шт
№ на схеме:11
Наименование:BOLT M10*25-EpZn
Каталожный номер:4011000082
Комплект:16
Примечание:M10*25-EpZn (4.8)
0 ₽
шт
№ на схеме:12
Наименование:STRAINER ASS'Y
Каталожный номер:2010900048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:3010900068
Комплект:1
Примечание:
