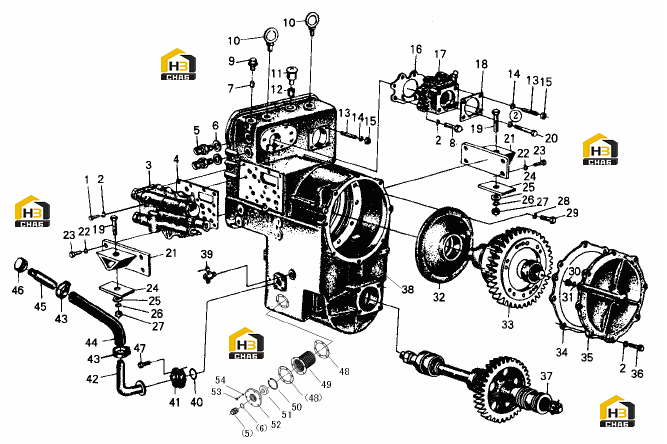

Система коробки передач (часть i)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4011000174
Комплект:18
Примечание:GB21-M10*70EpZn-8.8
№ на схеме:2
Каталожный номер:4015000025
Комплект:78
Примечание:GB93-10-65Mn
№ на схеме:3
Каталожный номер:4120000064
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:4120000125
Комплект:3
Примечание:GB3733.2-G28-35
№ на схеме:6
Каталожный номер:4030000013
Комплект:3
Примечание:GB1235-32*3.1
№ на схеме:8
Каталожный номер:4011000048
Комплект:6
Примечание:GB5782-M10*50EpZn-8.8
№ на схеме:10
Каталожный номер:4014000030
Комплект:2
Примечание:GB825-M20EpZn-20
№ на схеме:13
Каталожный номер:4012000003
Комплект:4
Примечание:GB898-M12*35EpZn-8.8
№ на схеме:14
Каталожный номер:4015000026
Комплект:4
Примечание:GB93-12-65Mn
№ на схеме:15
Каталожный номер:4013000020
Комплект:4
Примечание:GB6170-M12EpZn-8
№ на схеме:17
Каталожный номер:4110000248
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:4011000236
Комплект:2
Примечание:GB5782-M20*130EpZn-8.8
№ на схеме:20
Каталожный номер:4011000052
Комплект:2
Примечание:GB5782-M10*75EpZn-8.8
№ на схеме:22
Каталожный номер:4015000029
Комплект:8
Примечание:GB93-18-65Mn
№ на схеме:23
Каталожный номер:4011000097
Комплект:8
Примечание:GB5783-M18*40EpZn-8.8
№ на схеме:26
Каталожный номер:4015000030
Комплект:2
Примечание:GB93-20-65Mn
№ на схеме:27
Каталожный номер:4013000020
Комплект:2
Примечание:GB6170-M20EpZn-8
№ на схеме:28
Каталожный номер:4015000027
Комплект:8
Примечание:GB93-14-65Mn
№ на схеме:31
Каталожный номер:4030000011
Комплект:1
Примечание:GB1235-20X2.4
№ на схеме:36
Каталожный номер:4011000017
Комплект:34
Примечание:GB21-M10*30EpZn-8.8
№ на схеме:39
Каталожный номер:4190000010
Комплект:1
Примечание:LG03-JYS1/4"
№ на схеме:40
Каталожный номер:4030000029
Комплект:1
Примечание:GB3452.1-37.5*3.55G
№ на схеме:41
Каталожный номер:4041000056
Комплект:1
Примечание:LGB117312550 (ZG270-500)
№ на схеме:43
Каталожный номер:4017000007
Комплект:2
Примечание:JB8870-d60
№ на схеме:44
Каталожный номер:4120000101
Комплект:1
Примечание:JB8406-B38*170
№ на схеме:47
Каталожный номер:4011000475
Комплект:4
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:50
Каталожный номер:4015000013
Комплект:1
Примечание:GB893.1-70-65Mn
№ на схеме:51
Каталожный номер:4190000007
Комплект:1
Примечание:LG03-CT70*32*14
№ на схеме:53
Каталожный номер:4011000106
Комплект:6
Примечание:GB5783-M8*25EpZn-8.8
№ на схеме:54
Каталожный номер:4015000036
Комплект:6
Примечание:GB93-8-65Mn
