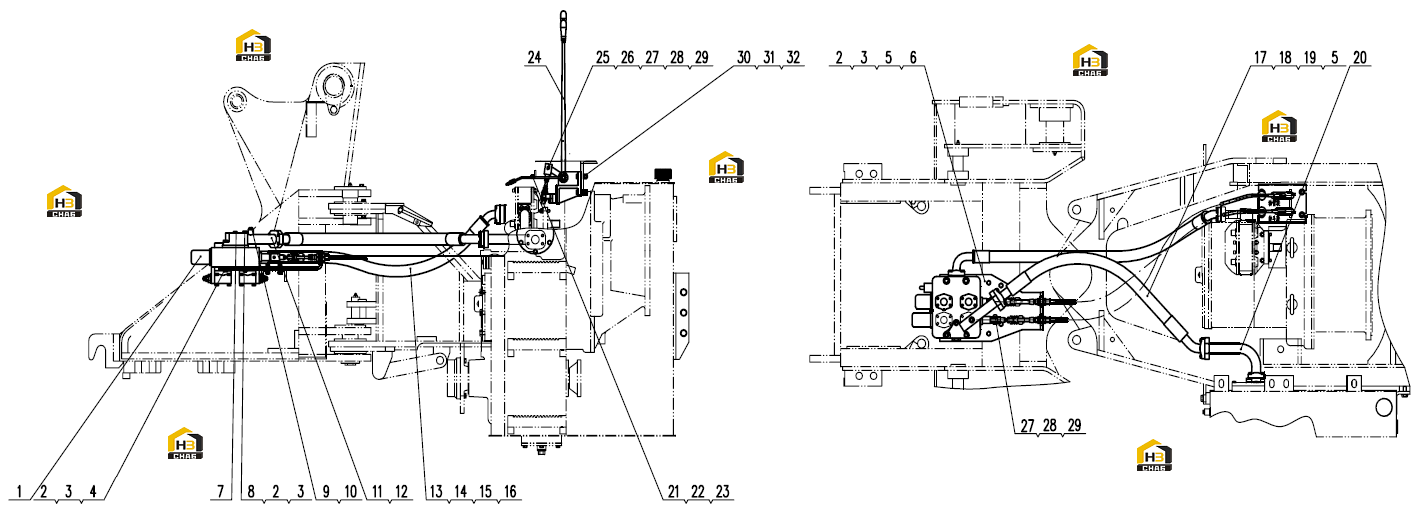

Гидравлическая система управления
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120000235
Комплект:1
Примечание:DF-32D2-16
№ на схеме:2
Каталожный номер:4015000168
Комплект:12
Примечание:GB97.1-12EpZn-300HV
№ на схеме:3
Каталожный номер:4013000011
Комплект:8
Примечание:GB6170-M12EpZn-8
№ на схеме:4
Каталожный номер:4011000055
Комплект:3
Примечание:GB5782-M12*135EpZn-8.8
№ на схеме:5
Каталожный номер:4011000477
Комплект:16
Примечание:GB16674-M12*35EpZn-8.8
№ на схеме:6
Каталожный номер:2912001138
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:4011000230
Комплект:1
Примечание:GB16674-M10*65EpZn-8.8
№ на схеме:8
Каталожный номер:4011000058
Комплект:1
Примечание:GB5782-M12*175EpZn-8.8
№ на схеме:9
Каталожный номер:4041000774
Комплект:1
Примечание:LGB135-01422
№ на схеме:10
Каталожный номер:4041000767
Комплект:1
Примечание:LGB168-11124 (I-2)
№ на схеме:11
Каталожный номер:2912001181
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:4030000031
Комплект:1
Примечание:GB3452.1-42.5*3.55G (I-2)
№ на схеме:13
Каталожный номер:4030000029
Комплект:2
Примечание:GB3452.1-37.5*3.55G (I-2)
№ на схеме:14
Каталожный номер:2912001200
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:4011000475
Комплект:8
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:16
Каталожный номер:4041000056
Комплект:2
Примечание:LGB117-312550
№ на схеме:17
Каталожный номер:4041000166
Комплект:1
Примечание:LGB161-014120 (I-2)
№ на схеме:18
Каталожный номер:4041000011
Комплект:3
Примечание:LGB117-314650
№ на схеме:19
Каталожный номер:4030000130
Комплект:3
Примечание:GB3452.1-47.5*3.55G (I-2)
№ на схеме:20
Каталожный номер:2912001187
Комплект:1
Примечание:
№ на схеме:22
Каталожный номер:4014000024
Комплект:2
Примечание:GB818-M6*10EpZn-4.8 8
№ на схеме:23
Каталожный номер:4015000035
Комплект:2
Примечание:GB93-6-65Mn
№ на схеме:26
Каталожный номер:2912000123
Комплект:1
Примечание:
№ на схеме:29
Каталожный номер:4016000035
Комплект:2
Примечание:GB91-4*20EpZn-Q235A
№ на схеме:30
Каталожный номер:4011000451
Комплект:4
Примечание:GB5782-M10*45EpZn-8.8
№ на схеме:31
Каталожный номер:4015000162
Комплект:8
Примечание:GB97.1-10EpZn-300HV
№ на схеме:32
Каталожный номер:4013000007
Комплект:4
Примечание:GB6170-M10EpZn-8
