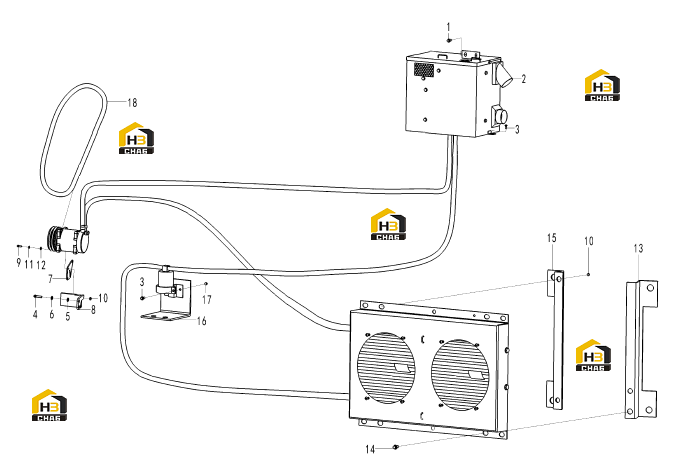

Система кондиционирования воздуха (часть ii)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4011000461
Комплект:4
Примечание:GB16674-M8*16EpZn-8.8
№ на схеме:2
Каталожный номер:4190001114
Комплект:1
Примечание:LG936D3
№ на схеме:3
Каталожный номер:4011000154
Комплект:3
Примечание:GB16674-M6*20EpZn-8.8
№ на схеме:4
Каталожный номер:4011001114
Комплект:2
Примечание:GB5782-M18*65EpZn－8.8
№ на схеме:5
Каталожный номер:4015000182
Комплект:2
Примечание:GB97.1-18EpZn-300HV
№ на схеме:6
Каталожный номер:4015000029
Комплект:2
Примечание:GB93-18-65Mn
№ на схеме:9
Каталожный номер:4011000085
Комплект:8
Примечание:GB5783-M10*35EpZn-8.8
№ на схеме:11
Каталожный номер:4015000025
Комплект:8
Примечание:GB93-10-65Mn
№ на схеме:12
Каталожный номер:4015000162
Комплект:8
Примечание:GB97.1-10EpZn-300HV
№ на схеме:14
Каталожный номер:4011000474
Комплект:9
Примечание:GB16674-M10*25EpZn-8.8
