Подножка в сборе

Подножка в сборе

← Корпус задней лампы указателя поворота Лестница в сборе (правая) (подножка) →

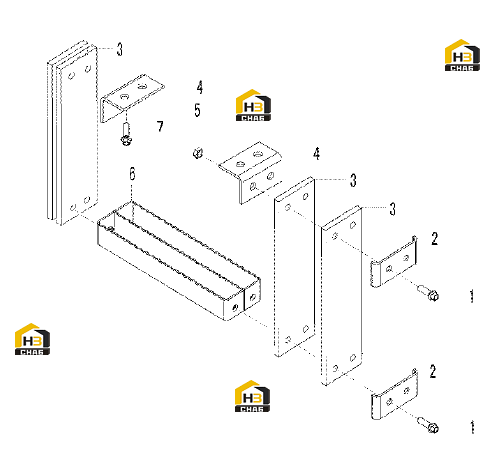

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:4011000455
Комплект:8
Примечание:GB16674-M8*25EpZn-8.8
0 ₽
шт
№ на схеме:2
Наименование:Anchor plate
Каталожный номер:29340000691
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Belt
Каталожный номер:29340009411
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plate
Каталожный номер:29340009421
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:4013000033
Комплект:8
Примечание:GB6170-M8EpZn-8
0 ₽
шт
№ на схеме:6
Наименование:Foot step
Каталожный номер:29340009381
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:4011000447
Комплект:4
Примечание:GB16674-M10*20EpZn-8.8
