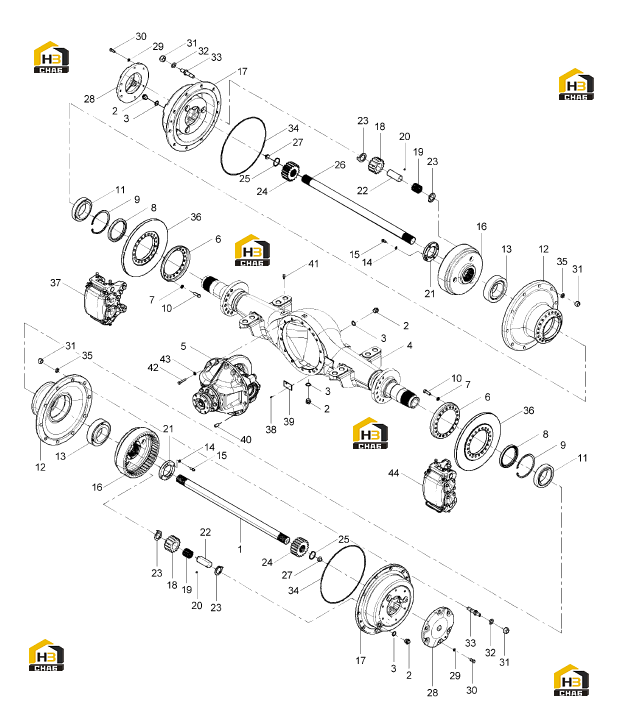

Мост передний в разборе 01y0159

← Мост передний в сборе Вал карданный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Axle shaft

Каталожный номер:2907002025001

Комплект:1

Примечание:62A0732

№ на схеме:2

Наименование:Insert

Каталожный номер:2907002025002

Комплект:4

Примечание:03B1580

№ на схеме:3

Наименование:Washer

Каталожный номер:2907002025003

Комплект:4

Примечание:06B0055

№ на схеме:4

Наименование:Spindle

Каталожный номер:2907002025004

Комплект:1

Примечание:24D0036

№ на схеме:5

Наименование:Final drive

Каталожный номер:2907002025005

Комплект:1

Примечание:41C1980

№ на схеме:6

Наименование:Dust cover

Каталожный номер:2907002025006

Комплект:2

Примечание:27A0052

№ на схеме:7

Наименование:Washer

Каталожный номер:2907002025007

Комплект:40

Примечание:06B0214

№ на схеме:8

Наименование:Lip seal

Каталожный номер:2907002025008

Комплект:2

Примечание:13B0213

№ на схеме:9

Наименование:Retaining ring

Каталожный номер:2907002025009

Комплект:2

Примечание:76A0019

№ на схеме:10

Наименование:Bolt

Каталожный номер:2907002025010

Комплект:40

Примечание:00B0375

№ на схеме:11

Наименование:Bearing

Каталожный номер:2907002025011

Комплект:2

Примечание:23B0001

№ на схеме:12

Наименование:Boss

Каталожный номер:2907002025012

Комплект:2

Примечание:70A0557

№ на схеме:13

Наименование:Bearing

Каталожный номер:2907002025013

Комплект:2

Примечание:23B0010

№ на схеме:14

Наименование:Washer

Каталожный номер:2907002025014

Комплект:4

Примечание:06B0002

№ на схеме:15

Наименование:Bolt

Каталожный номер:2907002025015

Комплект:4

Примечание:04B0022

№ на схеме:16

Наименование:Annulus

Каталожный номер:2907002025016

Комплект:2

Примечание:70A0018

№ на схеме:17

Наименование:Planet carrier

Каталожный номер:2907002025017

Комплект:2

Примечание:70A0017

№ на схеме:18

Наименование:Planet gear

Каталожный номер:2907002025018

Комплект:6

Примечание:41A0019

№ на схеме:19

Наименование:Bearing needle

Каталожный номер:2907002025019

Комплект:186

Примечание:20B0022

№ на схеме:20

Наименование:Ball

Каталожный номер:2907002025020

Комплект:6

Примечание:20B0026

№ на схеме:21

Наименование:Round nut

Каталожный номер:2907002025021

Комплект:2

Примечание:03B1613

№ на схеме:22

Наименование:Planet gear shaft

Каталожный номер:2907002025022

Комплект:6

Примечание:60A0121

№ на схеме:23

Наименование:Shim

Каталожный номер:2907002025023

Комплект:12

Примечание:76A0020

№ на схеме:24

Наименование:Sun gear

Каталожный номер:2907002025024

Комплект:2

Примечание:41A0020

№ на схеме:25

Наименование:Retaining ring

Каталожный номер:2907002025025

Комплект:2

Примечание:07B0028

№ на схеме:26

Наименование:Axle shaft

Каталожный номер:2907002025026

Комплект:1

Примечание:62A0731

№ на схеме:27

Наименование:Axle shaft

Каталожный номер:2907002025027

Комплект:2

Примечание:61A0019

№ на схеме:28

Наименование:Cover

Каталожный номер:2907002025028

Комплект:2

Примечание:53A0064

№ на схеме:29

Наименование:Washer

Каталожный номер:2907002025029

Комплект:12

Примечание:06B0008

№ на схеме:30

Наименование:Bolt

Каталожный номер:2907002025030

Комплект:12

Примечание:00B0017

№ на схеме:31

Наименование:Nut

Каталожный номер:2907002025031

Комплект:40

Примечание:03B0150

№ на схеме:32

Наименование:Washer

Каталожный номер:2907002025032

Комплект:20

Примечание:06B0271

№ на схеме:33

Наименование:Screw

Каталожный номер:2907002025033

Комплект:20

Примечание:01B0181

№ на схеме:34

Наименование:O-ring

Каталожный номер:2907002025034

Комплект:2

Примечание:12B0093

№ на схеме:35

Наименование:Washer

Каталожный номер:2907002025035

Комплект:20

Примечание:06B0019

№ на схеме:36

Наименование:Disc brake

Каталожный номер:2907002025036

Комплект:2

Примечание:52A0038

№ на схеме:37

Наименование:Brake caliper

Каталожный номер:2907002025037

Комплект:1

Примечание:45C0731

№ на схеме:38

Наименование:Rivet

Каталожный номер:2907002025038

Комплект:4

Примечание:09B0002

№ на схеме:39

Наименование:Name plate

Каталожный номер:2907002025039

Комплект:1

Примечание:74A4621

№ на схеме:40

Наименование:Locating pin

Каталожный номер:2907002025040

Комплект:2

Примечание:60A0011

№ на схеме:41

Наименование:Plug

Каталожный номер:2907002025041

Комплект:1

Примечание:03B0406

№ на схеме:42

Наименование:Bolt

Каталожный номер:2907002025042

Комплект:14

Примечание:00B0025

№ на схеме:43

Наименование:Washer

Каталожный номер:2907002025043

Комплект:14

Примечание:06B0013

№ на схеме:44

Наименование:Disc brake

Каталожный номер:2907002025044

Комплект:1

Примечание:45C0732
