Ковш

← Пальцы, втулки подъемной рамы Насос рулевого управления в сборе →

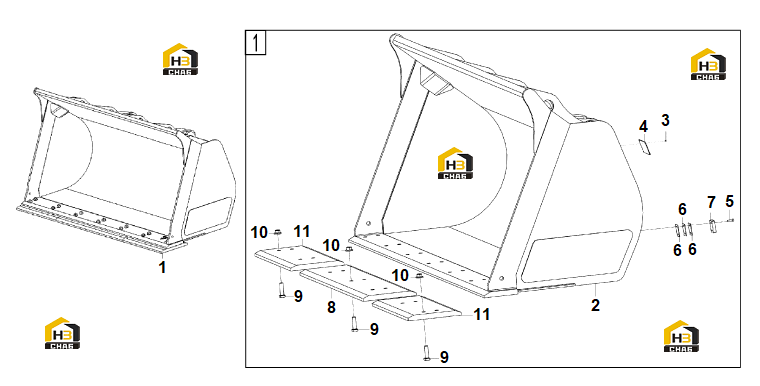

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket

Каталожный номер:29170099301

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bucket body

Каталожный номер:29170099311

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rivet

Каталожный номер:4019000012

Комплект:4

Примечание:GB827-3*5-BL2

№ на схеме:4

Наименование:Decal

Каталожный номер:29170057251

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:4011000448

Комплект:4

Примечание:GB70.1-M8*30EpZn-8.8

№ на схеме:6

Наименование:Shim

Каталожный номер:29170031751

Комплект:6

Примечание:

№ на схеме:7

Наименование:Retaining plate

Каталожный номер:29170031761

Комплект:2

Примечание:

№ на схеме:8

Наименование:Wear plate

Каталожный номер:29170096481

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:4040000007

Комплект:14

Примечание:LGB002-M16*70

№ на схеме:10

Наименование:Nut

Каталожный номер:4013000350

Комплект:14

Примечание:GB6177.1-M16EpZn-10

№ на схеме:11

Наименование:Wear plate

Каталожный номер:29170096471

Комплект:2

Примечание:
