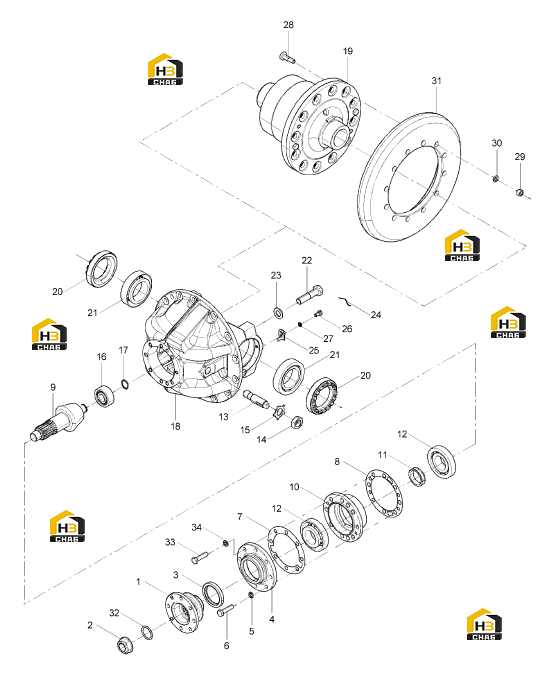

Бортовая передача в сборе

← Картер моста с валами Шестерня ведомая дифференциала →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange

Каталожный номер:2907002025063

Комплект:1

Примечание:12D0021

№ на схеме:2

Наименование:Lock nut

Каталожный номер:2907002025064

Комплект:1

Примечание:34C0608

№ на схеме:3

Наименование:Sealing ring

Каталожный номер:2907002025065

Комплект:1

Примечание:13B0169

№ на схеме:4

Наименование:Sealing cover

Каталожный номер:2907002025066

Комплект:1

Примечание:53A0308

№ на схеме:5

Наименование:Washer

Каталожный номер:2907002025029

Комплект:1

Примечание:06B0008

№ на схеме:6

Наименование:Bolt

Каталожный номер:2907002025067

Комплект:1

Примечание:01B0036

№ на схеме:7

Наименование:Liner shim

Каталожный номер:2907002025068

Комплект:1

Примечание:81A0037

№ на схеме:8

Наименование:Washer

Каталожный номер:2907002025069

Комплект:1

Примечание:28C0196

№ на схеме:9

Наименование:Crown wheel

Каталожный номер:2907002025070

Комплект:1

Примечание:43A0136

№ на схеме:10

Наименование:Bearing bushing

Каталожный номер:2907002025071

Комплект:1

Примечание:55A0218

№ на схеме:11

Наименование:Bushing

Каталожный номер:2907002025072

Комплект:1

Примечание:51C0238

№ на схеме:12

Наименование:Needle bearing

Каталожный номер:2907002025073

Комплект:2

Примечание:23B0018

№ на схеме:13

Наименование:Rubber stop

Каталожный номер:2907002025074

Комплект:1

Примечание:44C0019

№ на схеме:14

Наименование:Nut

Каталожный номер:2907002025075

Комплект:1

Примечание:03B0154

№ на схеме:15

Наименование:Lock washer

Каталожный номер:2907002025076

Комплект:1

Примечание:76A0011

№ на схеме:16

Наименование:Bearing

Каталожный номер:2907002025077

Комплект:1

Примечание:22B0001

№ на схеме:17

Наименование:Retaining ring

Каталожный номер:2907002025078

Комплект:1

Примечание:07B0027

№ на схеме:18

Наименование:Centre housing

Каталожный номер:2907002025079

Комплект:1

Примечание:41C0019

№ на схеме:19

Наименование:Differential side gear

Каталожный номер:2907002025080

Комплект:1

Примечание:41C0110

№ на схеме:20

Наименование:Nut

Каталожный номер:2907002025081

Комплект:2

Примечание:03B0130

№ на схеме:21

Наименование:Bearing

Каталожный номер:2907002025082

Комплект:2

Примечание:23B0017

№ на схеме:22

Наименование:Bolt

Каталожный номер:2907002025083

Комплект:4

Примечание:02B0032

№ на схеме:23

Наименование:Washer

Каталожный номер:2907002025084

Комплект:4

Примечание:06B0270

№ на схеме:24

Наименование:Iron wire

Каталожный номер:2907002025085

Комплект:2

Примечание:40B0006

№ на схеме:25

Наименование:Lock washer

Каталожный номер:2907002025086

Комплект:2

Примечание:21A0040

№ на схеме:26

Наименование:Bolt

Каталожный номер:2907002025087

Комплект:2

Примечание:02B0012

№ на схеме:27

Наименование:Washer

Каталожный номер:2907002025014

Комплект:2

Примечание:06B0002

№ на схеме:28

Наименование:Bolt

Каталожный номер:2907002025088

Комплект:12

Примечание:60A1028

№ на схеме:29

Наименование:Nut

Каталожный номер:2907002025089

Комплект:12

Примечание:03V0537

№ на схеме:30

Наименование:Washer

Каталожный номер:2907002025007

Комплект:12

Примечание:06B0214

№ на схеме:31

Наименование:Crown wheel

Каталожный номер:2907002025070

Комплект:1

Примечание:43A0136

№ на схеме:32

Наименование:O-ring

Каталожный номер:2907002025091

Комплект:1

Примечание:12B0105

№ на схеме:33

Наименование:Bolt

Каталожный номер:2907002025092

Комплект:7

Примечание:00B0275

№ на схеме:34

Наименование:Washer

Каталожный номер:2907002025043

Комплект:7

Примечание:06B0013
