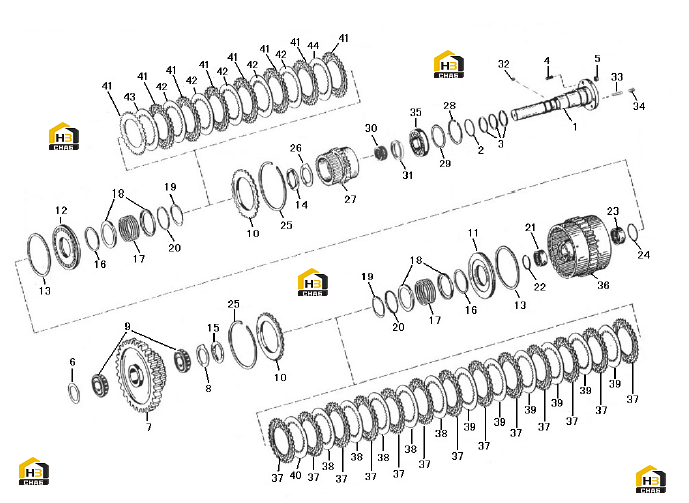

Узел муфты сцепления (часть i)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110000076360
Комплект:1
Примечание:YD13 351 008(151)
№ на схеме:2
Каталожный номер:4110000076380
Комплект:1
Примечание:0634 313 536 49*3
№ на схеме:3
Каталожный номер:4110000076050
Комплект:3
Примечание:0734 401 106
№ на схеме:4
Каталожный номер:4012000042
Комплект:3
Примечание:GB898-M8*18-8.8
№ на схеме:5
Каталожный номер:4013000033
Комплект:3
Примечание:GB6170-M8EpZn-8
№ на схеме:6
Каталожный номер:4110000076270
Комплект:1
Примечание:769120468
№ на схеме:7
Каталожный номер:4110000076287
Комплект:1
Примечание:YD13 351 006(KV/R) Z=50
№ на схеме:8
Каталожный номер:4110000076246
Комплект:1
Примечание:0730 150 774 DUP
№ на схеме:9
Каталожный номер:4110000076053
Комплект:1
Примечание:YD13 351 007 WTB35*64*38
№ на схеме:10
Каталожный номер:4110000076190
Комплект:2
Примечание:4642308185
№ на схеме:11
Каталожный номер:4110000076324
Комплект:1
Примечание:4644 353 051
№ на схеме:12
Каталожный номер:4110000076324
Комплект:1
Примечание:4644 353 051
№ на схеме:13
Каталожный номер:4110000076352
Комплект:2
Примечание:0750 112 141
№ на схеме:14
Каталожный номер:4110000076199
Комплект:1
Примечание:4644351094
№ на схеме:15
Каталожный номер:4110000076191
Комплект:1
Примечание:4642308555
№ на схеме:16
Каталожный номер:4110000076353
Комплект:2
Примечание:0750 112 140
№ на схеме:17
Каталожный номер:4110000076251
Комплект:2
Примечание:0732041183
№ на схеме:18
Каталожный номер:4110000076189
Комплект:4
Примечание:4642308083
№ на схеме:19
Каталожный номер:4110000076298
Комплект:2
Примечание:0630 531 346 AV55
№ на схеме:20
Каталожный номер:4110000076302
Комплект:2
Примечание:4642308084
№ на схеме:21
Каталожный номер:4110000076060
Комплект:1
Примечание:0750 115 182 35*42*20
№ на схеме:22
Каталожный номер:4110000076294
Комплект:1
Примечание:0730 513 610
№ на схеме:23
Каталожный номер:4110000076062
Комплект:1
Примечание:0635303204
№ на схеме:24
Каталожный номер:4110000076295
Комплект:1
Примечание:0730 513 611
№ на схеме:25
Каталожный номер:4110000076296
Комплект:2
Примечание:769124115
№ на схеме:26
Каталожный номер:4110000076247
Комплект:1
Примечание:0730 150 779 DUP
№ на схеме:27
Каталожный номер:4110000076288
Комплект:1
Примечание:YD13 351 011 (K1) Z=25
№ на схеме:28
Каталожный номер:4110000076212
Комплект:1
Примечание:0630 502 037 75*2,5
№ на схеме:29
Каталожный номер:4110000076271
Комплект:1
Примечание:769120556
№ на схеме:30
Каталожный номер:4110000076104
Комплект:1
Примечание:0750115109
№ на схеме:31
Каталожный номер:4110000076198
Комплект:1
Примечание:4644351029
№ на схеме:32
Каталожный номер:4090000128
Комплект:2
Примечание:GB308-7-GCr15
№ на схеме:33
Каталожный номер:4110000076192
Комплект:2
Примечание:4642351015
№ на схеме:34
Каталожный номер:4014000192
Комплект:2
Примечание:GB79-M12
№ на схеме:35
Каталожный номер:4021000010
Комплект:1
Примечание:GB276-6009
№ на схеме:36
Каталожный номер:4110000076328
Комплект:1
Примечание:YD13 251 001
№ на схеме:37
Каталожный номер:4110000076067
Комплект:13
Примечание:0501 309 329 S=2,0
№ на схеме:38
Каталожный номер:4110000076068
Комплект:5
Примечание:4642 308 330 S=1.5
№ на схеме:39
Каталожный номер:4110000076069
Комплект:6
Примечание:4642 308 332 S=2.0
№ на схеме:40
Каталожный номер:4110000076074
Комплект:1
Примечание:0769 129 011 S=1,5/2,0/2,5
№ на схеме:41
Каталожный номер:4110000076067
Комплект:9
Примечание:0501 309 329 S=2,0
№ на схеме:42
Каталожный номер:4110000076068
Комплект:6
Примечание:4642 308 330 S=1.5
№ на схеме:43
Каталожный номер:4110000076069
Комплект:1
Примечание:4642 308 332 S=2.0
№ на схеме:44
Каталожный номер:4110000076074
Комплект:1
Примечание:0769 129 011 S=1,5/2,0/2,5
