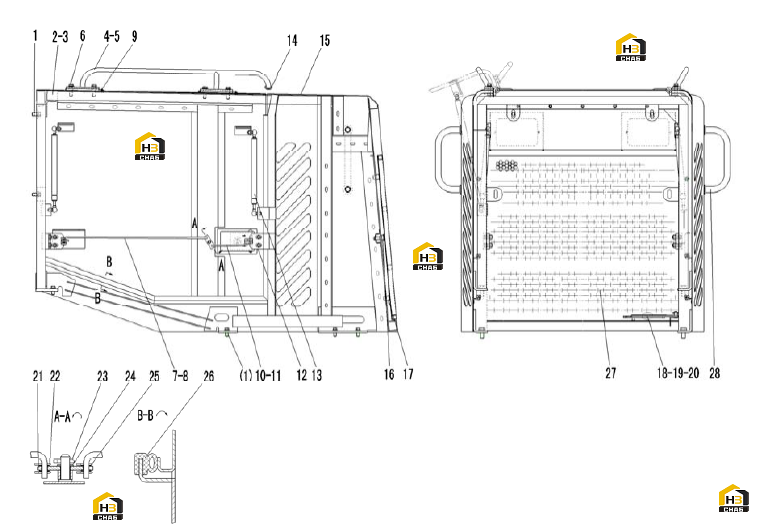

Капот двигателя

← Блок управления в сборе Лестница в сборе (левая) (подножка) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT GB16674-M12*25EpZn-8.8

Каталожный номер:4011000560

Комплект:24

Примечание:GB16674-M12*25EpZn-8.8

№ на схеме:2

Наименование:LEFT SIDE DOOR

Каталожный номер:29330021131

Комплект:1

Примечание:

№ на схеме:3

Наименование:RIGHT SIDE DOOR

Каталожный номер:29330021141

Комплект:1

Примечание:

№ на схеме:4

Наименование:LEFT UPPER HANDRALL

Каталожный номер:29330011191

Комплект:1

Примечание:

№ на схеме:5

Наименование:RIGHT UPPER HANDRALL

Каталожный номер:29330011241

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT GB16674-M12*40EpZn-8.8

Каталожный номер:4011000320

Комплект:8

Примечание:GB16674-M12*40EpZn-8.8

№ на схеме:7

Наименование:LONG LINK (LEFT)

Каталожный номер:29330021151

Комплект:1

Примечание:

№ на схеме:8

Наименование:LONG LINK (RIGHT)

Каталожный номер:29330021161

Комплект:1

Примечание:

№ на схеме:9

Наименование:OIL CUP JB7940.1-M6

Каталожный номер:4030000535

Комплект:4

Примечание:JB7940.1-M6

№ на схеме:10

Наименование:SHORT LINK (LEFT)

Каталожный номер:29330000181

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHORT LINK (RIGHT)

Каталожный номер:29330000171

Комплект:1

Примечание:

№ на схеме:12

Наименование:FRONT LOCK PLATE

Каталожный номер:29330000092

Комплект:4

Примечание:

№ на схеме:13

Наименование:AIR SPRING

Каталожный номер:29330011391

Комплект:4

Примечание:

№ на схеме:14

Наименование:RUBBER COVER

Каталожный номер:29330011232

Комплект:2

Примечание:

№ на схеме:15

Наименование:ENGINE HOOD

Каталожный номер:29330022601

Комплект:1

Примечание:

№ на схеме:16

Наименование:LOCK NBS5013A

Каталожный номер:4190000916

Комплект:1

Примечание:NBS5013A

№ на схеме:17

Наименование:EMPTY

Каталожный номер:29330022651

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER GB97.1-12EpZn-300HV

Каталожный номер:4015000168

Комплект:1

Примечание:GB97.1-12EpZn-300HV

№ на схеме:19

Наименование:SPLIT PIN 4*20

Каталожный номер:4016000035

Комплект:1

Примечание:GB91-4*20EpZn-Q235A

№ на схеме:20

Наименование:LINK ASSEM

Каталожный номер:29340009091

Комплект:1

Примечание:

№ на схеме:21

Наименование:TURN PLATE

Каталожный номер:29330000241

Комплект:2

Примечание:

№ на схеме:22

Наименование:PIN GB91-2*16EpZn-Q235A

Каталожный номер:4016000114

Комплект:16

Примечание:GB91-2*16EpZn-Q235A

№ на схеме:23

Наименование:PIN GB91-3.2*16EpZn-Q235A

Каталожный номер:4016000119

Комплект:2

Примечание:GB91-3.2*16EpZn-Q235A

№ на схеме:24

Наименование:WASHER GB97.1-10EpZn-300HV

Каталожный номер:4015000162

Комплект:2

Примечание:GB97.1-10EpZn-300HV

№ на схеме:25

Наименование:WASHER GB97.1-6EpZn-300HV

Каталожный номер:4015000207

Комплект:16

Примечание:GB97.1-6EpZn-300HV

№ на схеме:26

Наименование:DIP RUBBER BAR

Каталожный номер:4030000375

Комплект:2

Примечание:GB7526-980

№ на схеме:27

Наименование:EMPTY

Каталожный номер:29330022661

Комплект:1

Примечание:

№ на схеме:28

Наименование:HANDRALL

Каталожный номер:29330021191

Комплект:2

Примечание:

№ на схеме:29

Наименование:EMPTY

Каталожный номер:29330022591

Комплект:1

Примечание:
